Končnik - Kramp SHP009KR
Šifra SKU: 101284 MPN: SHP009KR
Specifikacije
- A - Delovna dolžina (mm)
- 178 mm
- B - Zunanji premer palice (mm)
- 26 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
Opis izdelka

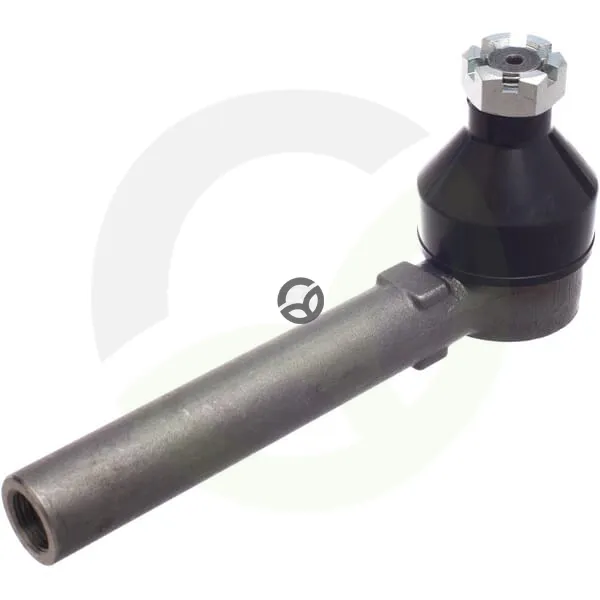

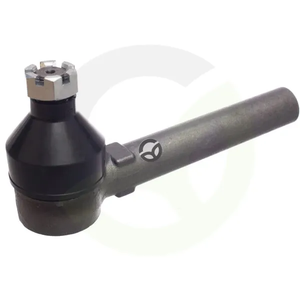

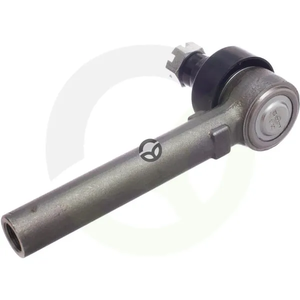

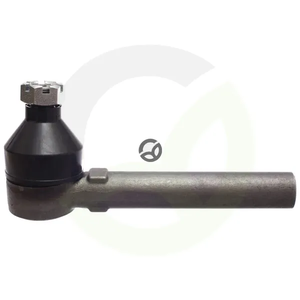

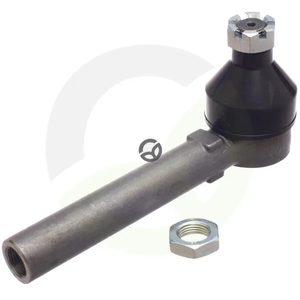

Končnik 3429173M3 Kramp SHP009KR je krogelni zglob za krmiljenje traktorja oziroma povezovalno palico v sistemu osovin in krmiljenja. Na strani palice ima metrični desni navoj s korakom 1,5 mm, palica pa je premera 26 mm. Skupna dolžina je 172 mm, delovna dolžina 178 mm, stožec meri 22 mm, širina glave pa 35 mm. Na kolesni strani je prav tako metrični desni navoj 1,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 178 mm
- B - Zunanji premer palice (mm)
- 26 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 20 mm
- D2 - maks. premer priključka (mm)
- 22.2 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 23.5 mm
- Dolžina navoja - stran palice (mm)
- 55 mm
- E - Dolžina končnega stožca (mm)
- 22 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 35 mm
- Skupna dolžina (mm)
- 172 mm
Reference:
- Spletna referenca
- SHP009KR
