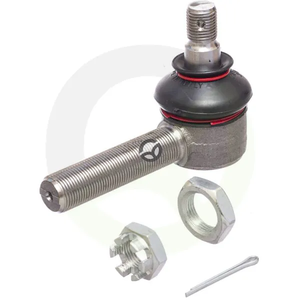

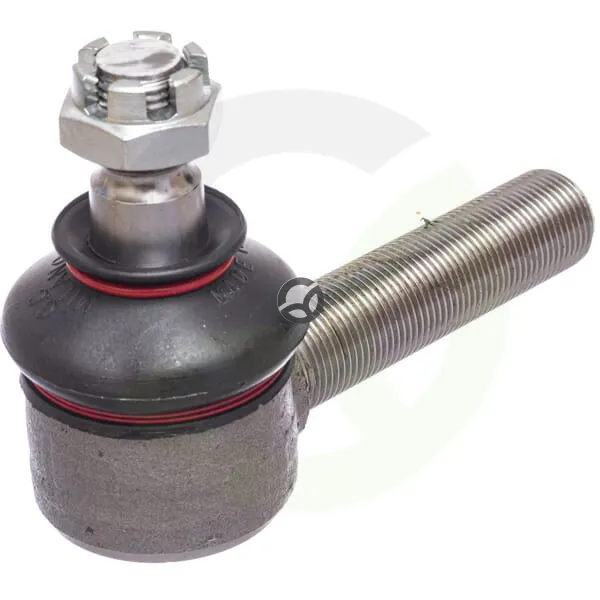

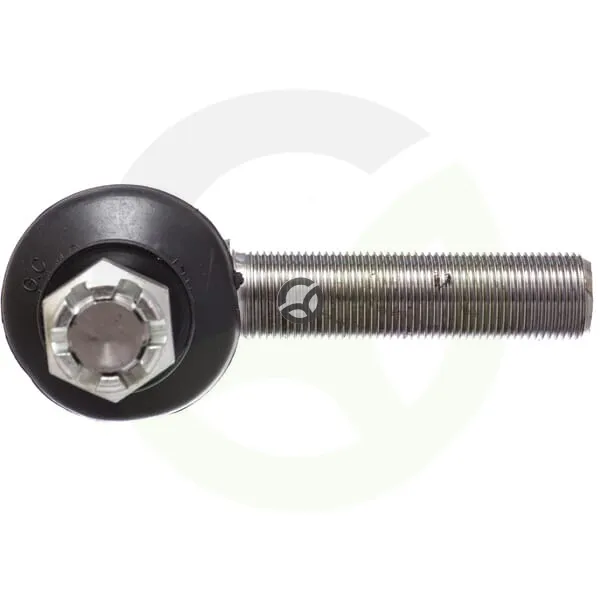

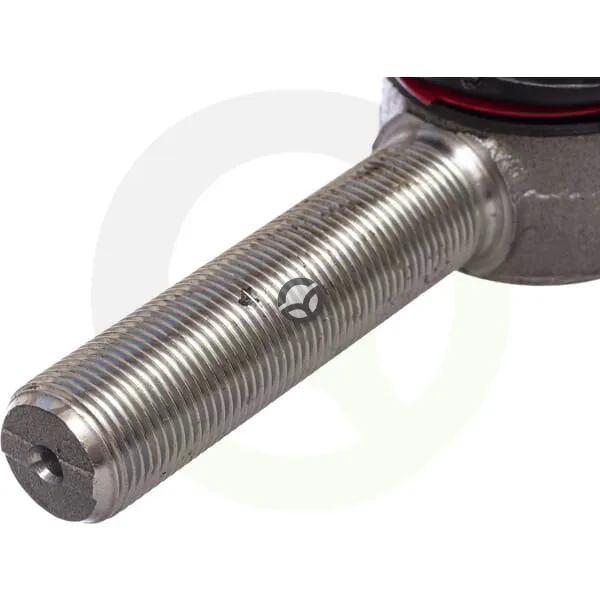

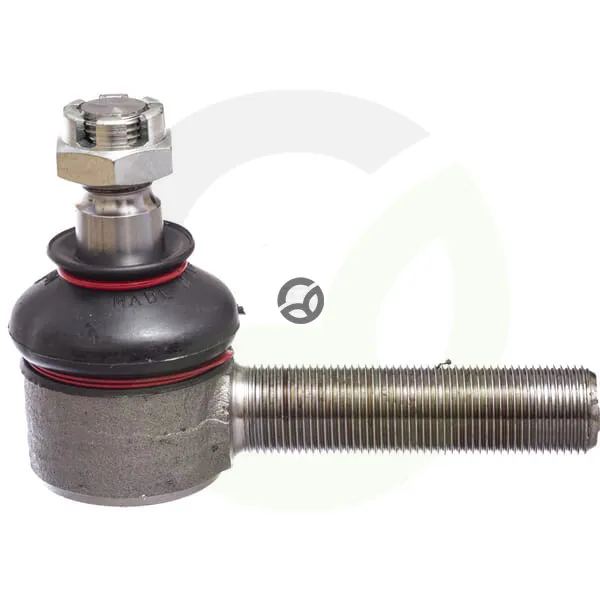

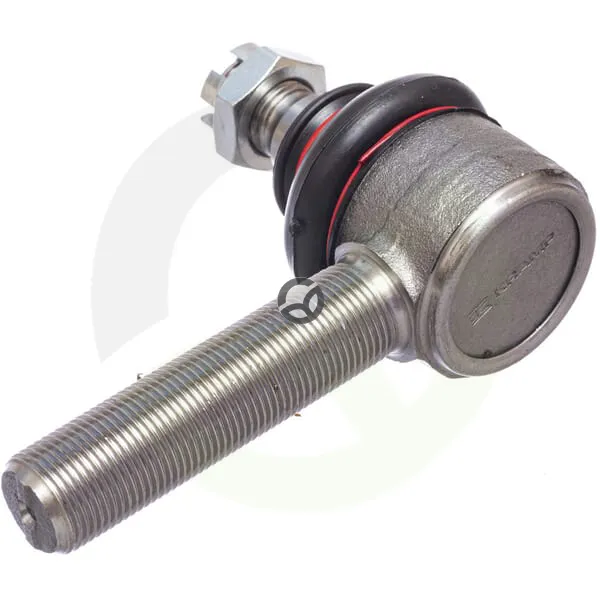

Končnik - Kramp SHP304KR
Šifra SKU: 100918 MPN: SHP304KR
Specifikacije
- A - Delovna dolžina (mm)
- 100 mm
- B - Širina glave (mm)
- 45 mm
- C - Premer navoja - stran palice
- M20
- D1 - min. Premer priključka (mm)
- 18.15 mm
- D2 - maks. premer priključka (mm)
- 20.25 mm
Opis izdelka
Končnik, oziroma krogelni zglob za krmiljenje traktorjev, je namenjen povezavi krmilnih elementov v sistemu osovin in krmiljenja. Kramp SHP304KR ima delovno dolžino 100 mm, metrični navoj s korakom 1,5 mm na strani palice z desnim navojem in enak metrični navoj na končni strani. Končni stožec meri 21,5 mm, širina glave je 45 mm, priključni premer pa je med 18,15 in 20,25 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 100 mm
- B - Širina glave (mm)
- 45 mm
- C - Premer navoja - stran palice
- M20
- D1 - min. Premer priključka (mm)
- 18.15 mm
- D2 - maks. premer priključka (mm)
- 20.25 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 21.5 mm
- E - Dolžina končnega stožca (mm)
- 21.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M16
- F - Tip navoja - končna stran (kolo)
- Metrični
- Korak navoja - stran palice (mm)
- 1.5 mm
- Skupna dolžina (mm)
- 100 mm
- Smer navoja - stran palice
- Desna
- Vrsta navoja - stran palice
- Metrični
