Končnik - Kramp SHP439KR
Šifra SKU: 100993 MPN: SHP439KR
Specifikacije
- A - Delovna dolžina (mm)
- 97 mm
- B - Širina glave (mm)
- 50 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
Opis izdelka

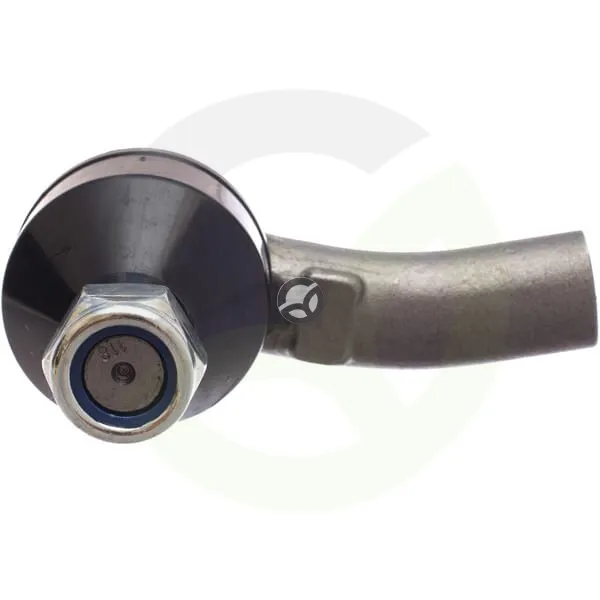

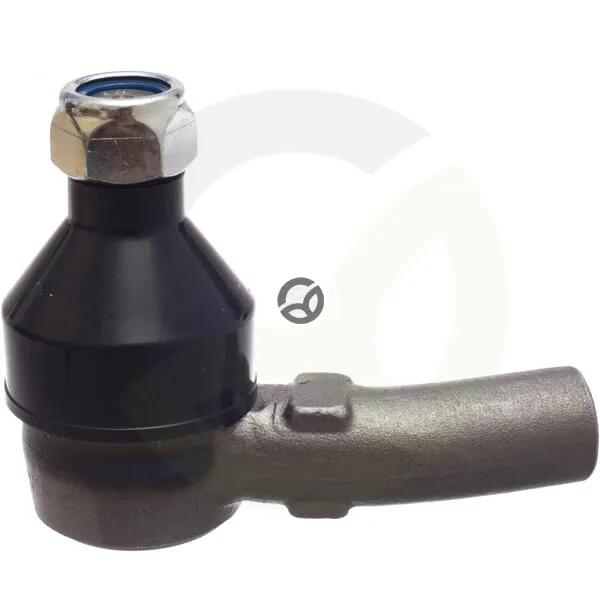

Končnik oziroma krogelni zglob Kramp SHP439KR je namenjen krmiljenju na traktorjih in drugih strojih z ustreznim priključkom. Ima delovno dolžino 97 mm, širino glave 50 mm in konični del dolžine 23,5 mm. Navoj je metrični s korakom 1,5 mm, na strani palice je desni, na končni strani pa je navoj dolg 28 mm. Premer priključka znaša od 19,9 do 22,25 mm, zato pomaga pri natančni izbiri ustreznega končnika.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 97 mm
- B - Širina glave (mm)
- 50 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 19.9 mm
- D2 - maks. premer priključka (mm)
- 22.25 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 28 mm
- E - Dolžina končnega stožca (mm)
- 23.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Tip navoja - končna stran (kolo)
- Metrični
- Skupna dolžina (mm)
- 97 mm
