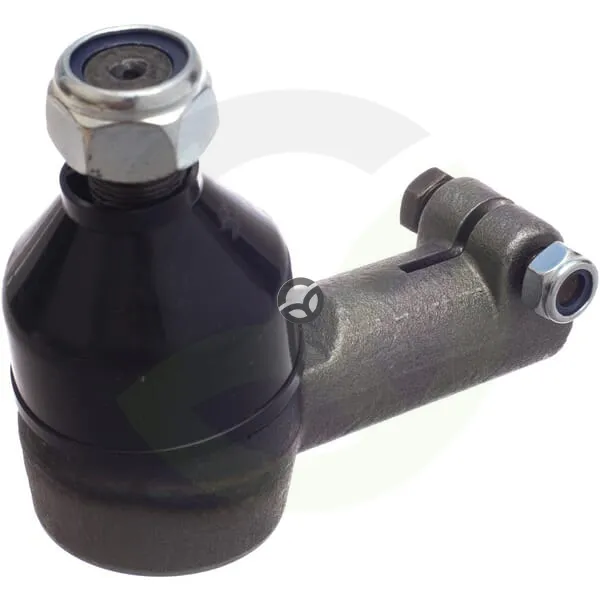

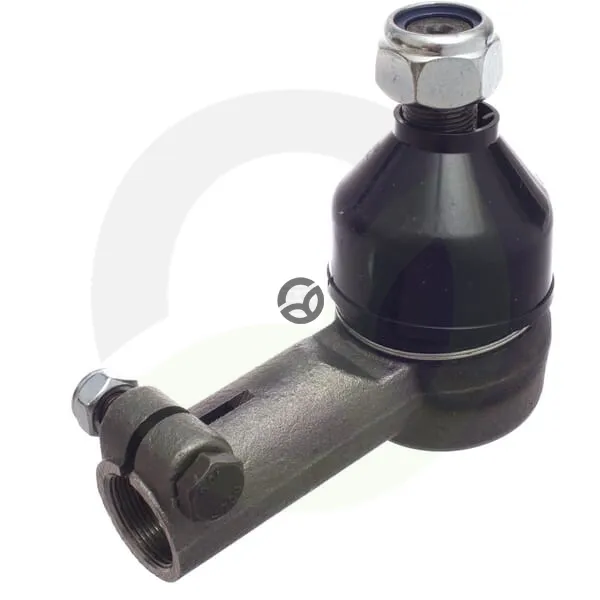

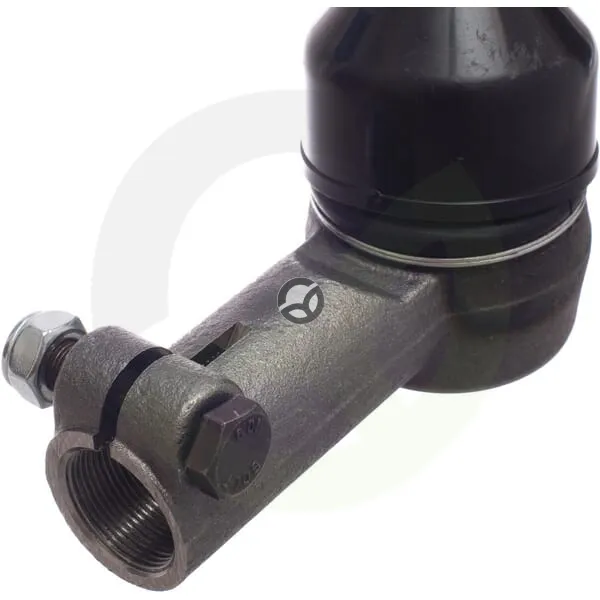

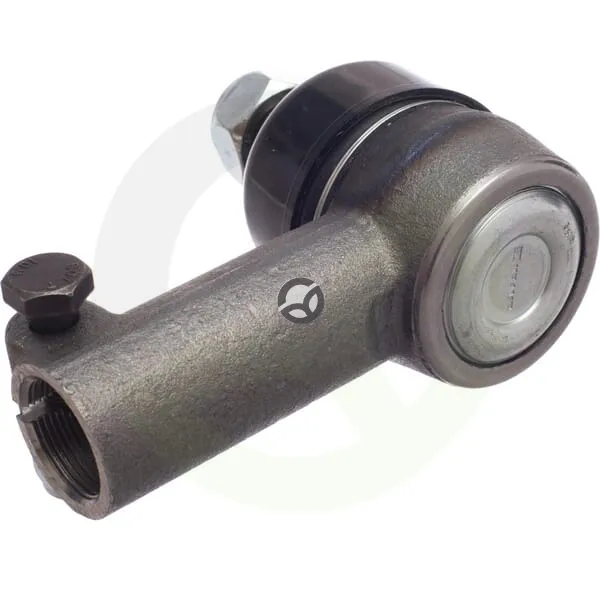

Končnik - Kramp SHP446KR
Šifra SKU: 100838 MPN: SHP446KR
Specifikacije
- A - Delovna dolžina (mm)
- 106 mm
- B - Zunanji premer palice (mm)
- 62 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M28
- C - Smer navoja na strani palice
- Desna
Opis izdelka
Končnik oziroma krogelni zglob Kramp SHP446KR je del krmiljenja za traktorje. Na strani palice ima metrični desni navoj s korakom 1,5 mm in 57 mm navoja, na strani kolesa pa metrični navoj s korakom 1,5 mm in 34 mm navoja. Delovna dolžina znaša 106 mm, zunanji premer palice 62 mm, stožec pa je dolg 25 mm. Pomembni so tudi priključni premeri 23,9 do 26,4 mm za pravilno prileganje.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 106 mm
- B - Zunanji premer palice (mm)
- 62 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M28
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 23.9 mm
- D2 - maks. premer priključka (mm)
- 26.4 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 34 mm
- Dolžina navoja - stran palice (mm)
- 57 mm
- E - Dolžina končnega stožca (mm)
- 25 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Tip navoja - končna stran (kolo)
- Metrični
