Končnik - Kramp SHP509KR
Šifra SKU: 101013 MPN: SHP509KR
Specifikacije
- A - Delovna dolžina (mm)
- 385 mm
- B - Zunanji premer palice (mm)
- 42 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
Opis izdelka

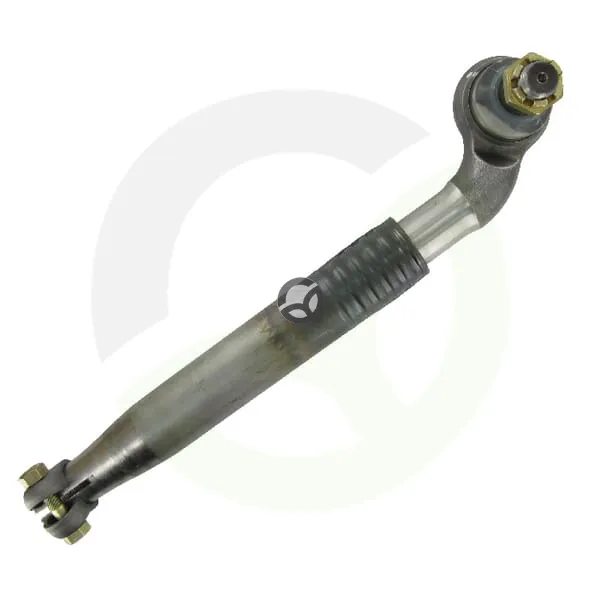

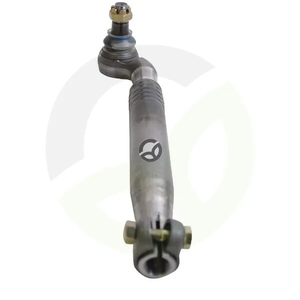

Končnik oziroma krogelni zglob Kramp SHP509KR je namenjen krmiljenju traktorjev. Ima delovno dolžino 385 mm, na strani palice desni metrični navoj s korakom 1,5 mm in 26 mm navoja, na strani kolesa pa desni metrični navoj z enakim korakom in 25 mm navoja. Zunanji premer palice je 42 mm, širina glave 35 mm, končni stožec meri 30 mm, priključek pa je primeren za premer od 23,5 do 26,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 385 mm
- B - Zunanji premer palice (mm)
- 42 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 25 mm
- Dolžina navoja - stran palice (mm)
- 26 mm
- E - Dolžina končnega stožca (mm)
- 30 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Korak navoja - stran palice (mm)
- 1.5 mm
- Širina glave (mm)
- 35 mm
- Smer navoja - stran palice
- Desna
- Vrsta navoja - stran palice
- Metrični
