Končnik - Kramp SHP510KR
Šifra SKU: 100512 MPN: SHP510KR
Specifikacije
- A - Delovna dolžina (mm)
- 210 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Levo
Opis izdelka

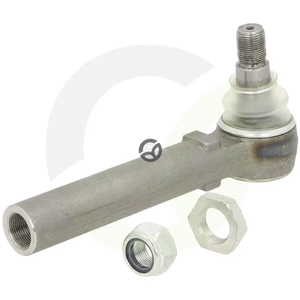

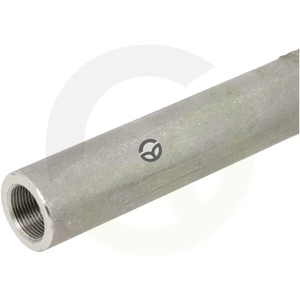

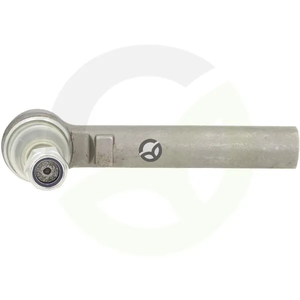

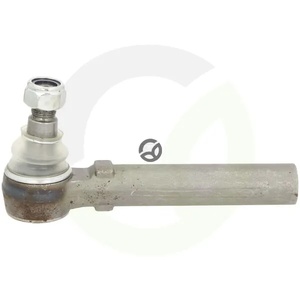

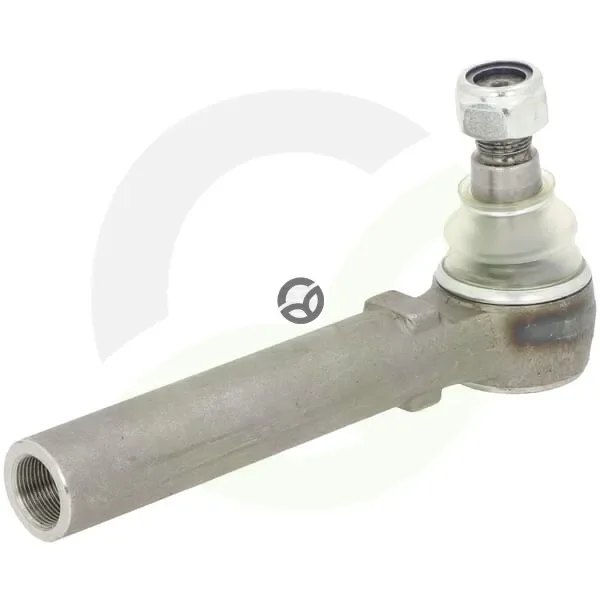

Končnik Kramp SHP510KR je krogelni zglob za krmiljenje traktorja. Ima skupno in delovno dolžino 210 mm, zunanji premer palice 34 mm ter glavo širine 35 mm. Na strani palice je levi metrični navoj s korakom 1,5 mm in dolžino 62 mm, na strani kolesa pa desni metrični navoj s korakom 1,5 mm in dolžino 27,5 mm. Končni stožec je dolg 30 mm, priključek pa ustreza premeru 23,5 do 26,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 210 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Levo
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 27.5 mm
- Dolžina navoja - stran palice (mm)
- 62 mm
- E - Dolžina končnega stožca (mm)
- 30 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 35 mm
- Skupna dolžina (mm)
- 210 mm
