Končnik - Kramp SHP611KR
Šifra SKU: 100526 MPN: SHP611KR
Specifikacije
- A - Delovna dolžina (mm)
- 280 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
Opis izdelka

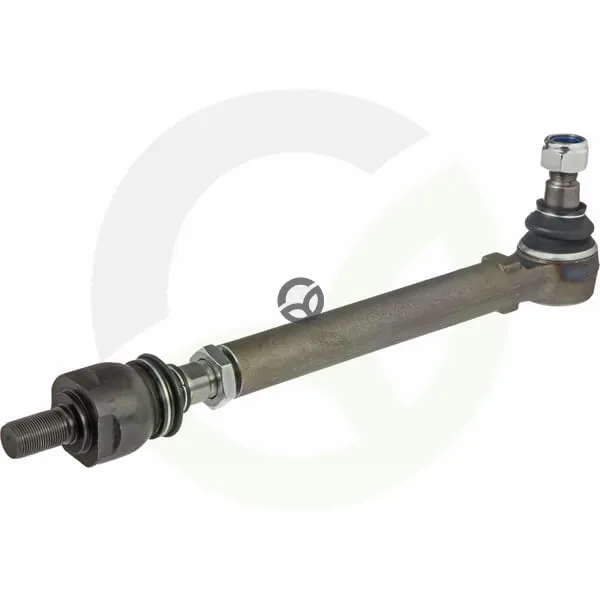

Končnik oziroma krogelni zglob Kramp SHP611KR je namenjen krmiljenju traktorja in povezavi v krmilnem sistemu. Ima metrični navoj na strani palice in na končni strani, oba z desno smerjo navoja, skupno dolžino 440 mm in delovno dolžino 280 mm. Zunanji premer palice je 34 mm, širina glave 58 mm, končni stožec pa meri 30 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 280 mm
- B - Zunanji premer palice (mm)
- 34 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- C1 - Premer navoja - končna stran (krmiljenje)
- M22
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
- Dolžina navoja - stran palice (mm)
- 60 mm
- E - Dolžina končnega stožca (mm)
- 30 mm
- F - Dolžina navoja - končna stran (kolo) (mm)
- 27.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 58 mm
- Skupna dolžina (mm)
- 440 mm
- Smer navoja - končna stran (kolo)
- Desna
