Kramp
Končnik - Kramp SHP661KR
Šifra SKU: 101181 MPN: SHP661KR
Specifikacije
- A - Delovna dolžina (mm)
- 450 mm
- B - Zunanji premer palice (mm)
- 38 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
Opis izdelka

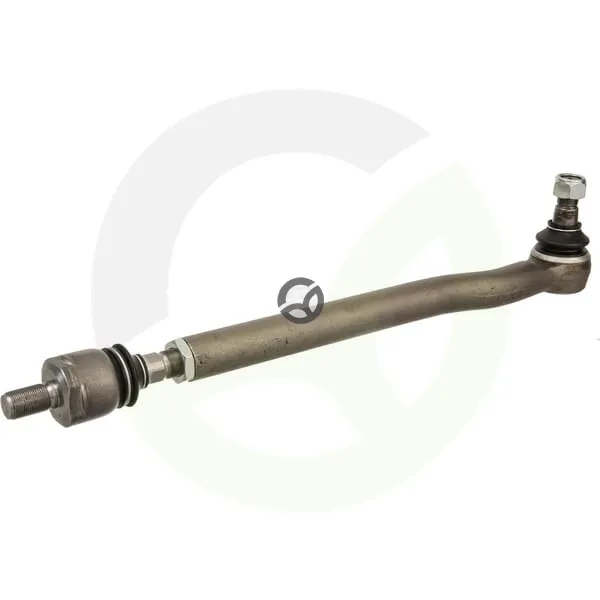

Končnik Kramp SHP661KR je krogelni zglob oziroma krmilni končnik za dele osovin in krmiljenja traktorjev. Ima metrični desni navoj na strani palice in na končni strani kolesa, skupno dolžino 562 mm ter delovno dolžino 450 mm. Navoj je dolg 75 mm na strani palice in 30 mm na končni strani, konusni priključek pa ustreza premeru 23,9 do 28,8 mm. Širina glave je 66 mm, končni stožec pa meri 29,5 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 450 mm
- B - Zunanji premer palice (mm)
- 38 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- C1 - Premer navoja - končna stran (krmiljenje)
- M22
- D1 - min. Premer priključka (mm)
- 23.9 mm
- D2 - maks. premer priključka (mm)
- 28.8 mm
- Dolžina navoja - stran palice (mm)
- 75 mm
- E - Dolžina končnega stožca (mm)
- 29.5 mm
- F - Dolžina navoja - končna stran (kolo) (mm)
- 30 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M22
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 66 mm
- Skupna dolžina (mm)
- 562 mm
- Smer navoja - končna stran (kolo)
- Desna
Reference:
- Spletna referenca
- SHP661KR
