Kramp
Končnik NH - Kramp SHP156KR
Šifra SKU: 100682 MPN: SHP156KR
Specifikacije
- A - Delovna dolžina (mm)
- 220 mm
- B - Zunanji premer palice (mm)
- 26 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
Opis izdelka

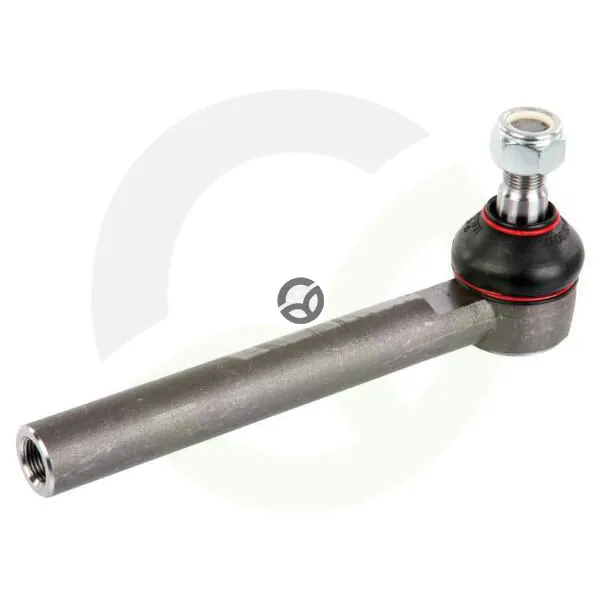

Krmilni končnik Kramp SHP156KR je del sprednje osi traktorja in se uporablja v krmilnem sistemu oziroma za povezavo pri krmiljenju. Ima skupno in delovno dolžino 220 mm, zunanji premer palice 26 mm ter metrični navoj koraka 1,5 mm na obeh straneh z desno smerjo navoja. Navoj na strani palice je dolg 43 mm, na strani kolesa 28 mm, glava meri 30 mm, stožec pa 23,5 mm. Natančne mere olajšajo izbiro ustreznega zgloba.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 220 mm
- B - Zunanji premer palice (mm)
- 26 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 19.9 mm
- D2 - maks. premer priključka (mm)
- 22.25 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 28 mm
- Dolžina navoja - stran palice (mm)
- 43 mm
- E - Dolžina končnega stožca (mm)
- 23.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Širina glave (mm)
- 30 mm
- Skupna dolžina (mm)
- 220 mm
