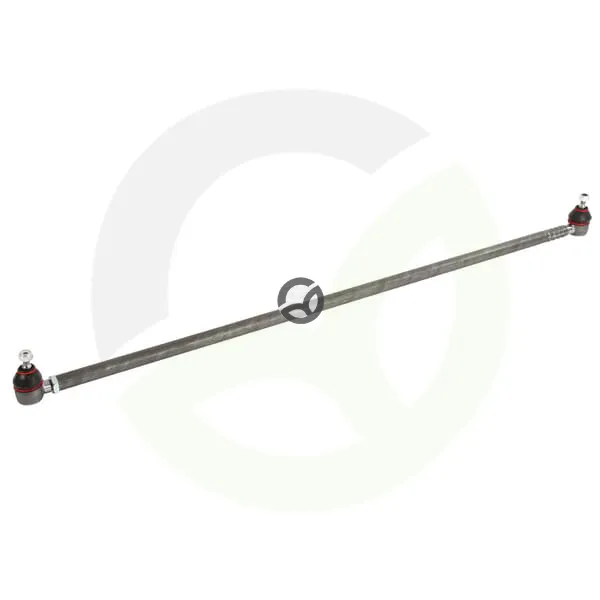

Končnik + aksialni zglob - Kramp SHP050KR
Šifra SKU: 100911 MPN: SHP050KR
Specifikacije
- B - Zunanji premer palice (mm)
- 22 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M16
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 12.5 mm
Opis izdelka
Končnik z aksialnim zglobom je del krmiljenja za traktorje in druge stroje z ustreznim navojem. Kramp SHP050KR ima skupno dolžino 980 mm, delovno dolžino 960–1000 mm, zunanji premer palice 22 mm in metrični navoj 1,5 na strani palice ter na strani kolesa. Končna stožčasta povezava je dolga 17 mm, širina glave je 22 mm, navojna dela pa sta dolga 18 mm. Primerno za natančno nastavitev krmilnega sistema.
Prikaži vse →
Tehnične specifikacije
- B - Zunanji premer palice (mm)
- 22 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M16
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 12.5 mm
- D2 - maks. premer priključka (mm)
- 14.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 18 mm
- E - Dolžina končnega stožca (mm)
- 17 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M10
- F - Tip navoja - končna stran (kolo)
- Metrični
- Razpon delovne dolžine (mm)
- 960-1000 mm
- Širina glave (mm)
- 22 mm
- Skupna dolžina (mm)
- 980 mm
