Kramp
Končnik + aksialni zglob - Kramp SHP706KR
Šifra SKU: 100608 MPN: SHP706KR
Specifikacije
- A - Delovna dolžina (mm)
- 270 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
Opis izdelka

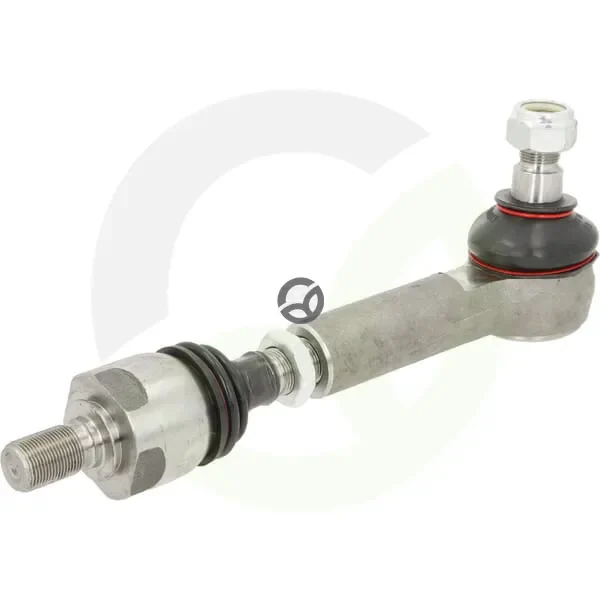

Končnik z aksialnim zglobom Kramp SHP706KR je del krmiljenja traktorja za povezavo krmilne palice. Ima metrični desni navoj na strani palice in na končni strani, korak navoja 1,5 mm, delovno dolžino 270 mm ter zunanji premer palice 36 mm. Stožec je dolg 29,5 mm, priključni premer pa je med 23,4 in 26,4 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 270 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M24
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- C1 - Premer navoja - končna stran (krmiljenje)
- M22
- D1 - min. Premer priključka (mm)
- 23.4 mm
- D2 - maks. premer priključka (mm)
- 26.4 mm
- E - Dolžina končnega stožca (mm)
- 29.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Tip navoja - končna stran (kolo)
- Metrični
- Smer navoja - končna stran (kolo)
- Desna
