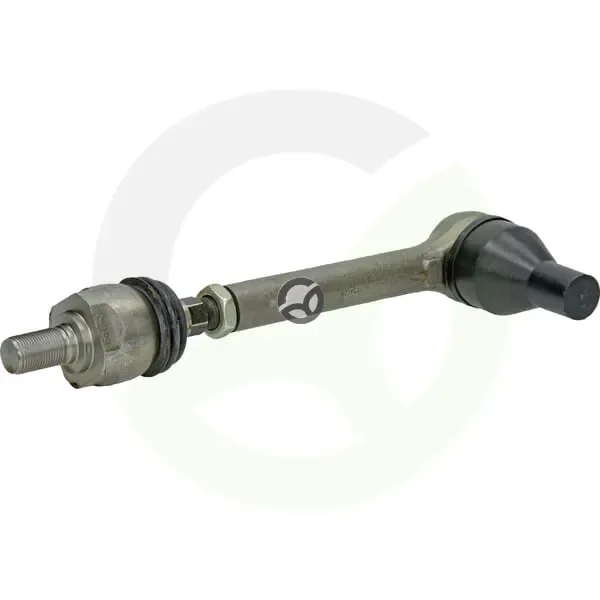

Končnik + aksialni zglob - Kramp SHP774KR
Šifra SKU: 100419 MPN: SHP774KR
Specifikacije
- A - Delovna dolžina (mm)
- 172 mm
- B - Zunanji premer palice (mm)
- 28 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
Opis izdelka
Končnik z aksialnim zglobom je del krmiljenja traktorja, namenjen povezavi in vodenju krmilnih elementov. Model Kramp SHP774KR ima delovno dolžino 172 mm, zunanji premer palice 28 mm in metrски navoj 1,5 mm na strani palice ter na končni strani. Navoj je na obeh straneh desni, konični priključek pa ima dolžino 23,5 mm in premer med 19,9 in 22,3 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 172 mm
- B - Zunanji premer palice (mm)
- 28 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M18
- C - Smer navoja na strani palice
- Desna
- C - vrsta navoja - stran palice
- Metrični
- C1 - Premer navoja - končna stran (krmiljenje)
- M20
- D1 - min. Premer priključka (mm)
- 19.9 mm
- D2 - maks. premer priključka (mm)
- 22.3 mm
- E - Dolžina končnega stožca (mm)
- 23.5 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Tip navoja - končna stran (kolo)
- Metrični
- Smer navoja - končna stran (kolo)
- Desna
