Končnik Steyr - Kramp SHP260KR
Šifra SKU: 100716 MPN: SHP260KR
Specifikacije
- A - Delovna dolžina (mm)
- 209 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
Opis izdelka

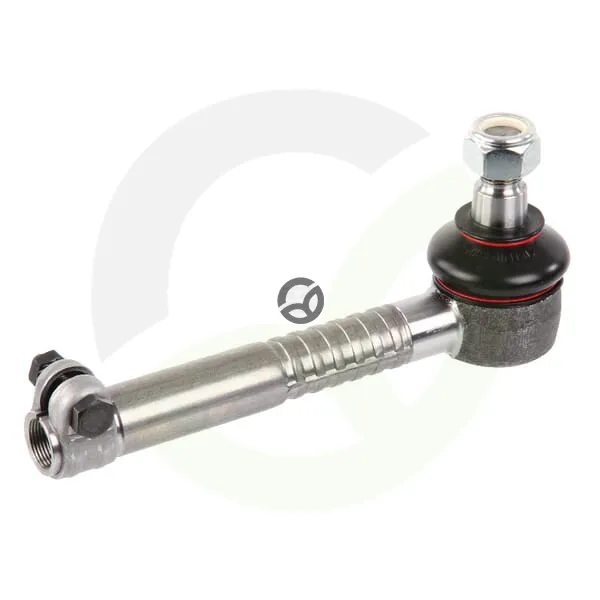

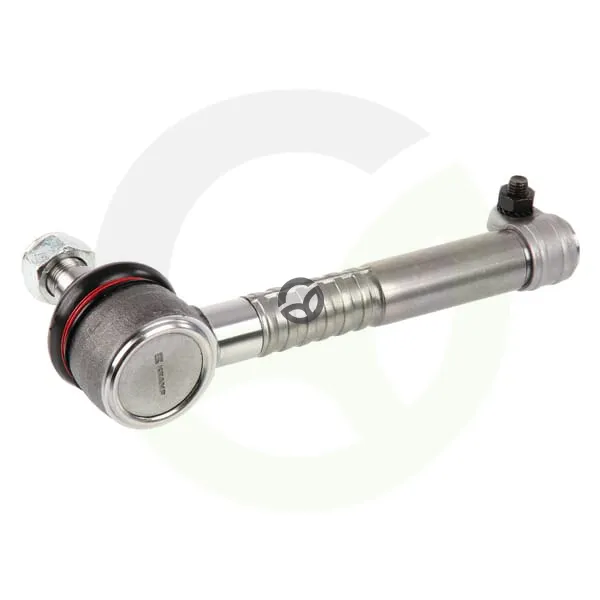

Končnik krmiljenja oziroma krogelni zglob Steyr Kramp SHP260KR je namenjen povezavi v krmilnem sistemu traktorja. Ima zunanji premer palice 36 mm, skupno dolžino 225 mm in delovno dolžino 209 mm. Navoj je metričen s korakom 1,5 mm, na strani palice in na strani kolesa je desni. Dolžina navoja na palici je 80 mm, na končni strani 25 mm, širina glave pa 35 mm.
Prikaži vse →
Tehnične specifikacije
- A - Delovna dolžina (mm)
- 209 mm
- B - Zunanji premer palice (mm)
- 36 mm
- C - Premer navoja - stran palice
- M22
- D1 - min. Premer priključka (mm)
- 23.5 mm
- D2 - maks. premer priključka (mm)
- 26.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 25 mm
- Dolžina navoja - stran palice (mm)
- 80 mm
- E - Dolžina končnega stožca (mm)
- 30 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M20
- F - Smer navoja - končna stran (kolo)
- Desna
- F - Tip navoja - končna stran (kolo)
- Metrični
- Korak navoja - stran palice (mm)
- 1.5 mm
- Širina glave (mm)
- 35 mm
- Skupna dolžina (mm)
- 225 mm
- Smer navoja - stran palice
- Desna
- Vrsta navoja - stran palice
- Metrični
