ZF
Končnik - ZF 0501213543
Šifra SKU: 41903 MPN: 0501213543
Specifikacije
- A - Delovna dolžina (mm)
- 105 mm
- B - Širina glave (mm)
- 53 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M30
- C - vrsta navoja - stran palice
- Metrični
Opis izdelka

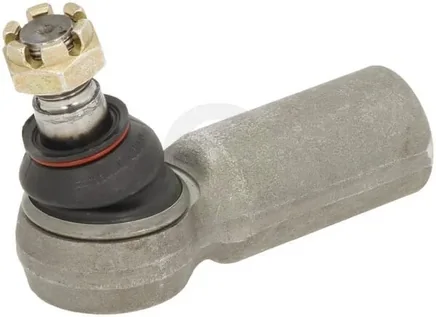

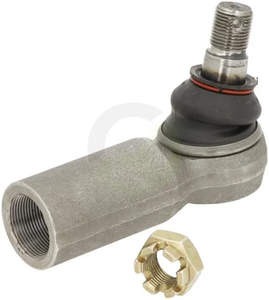

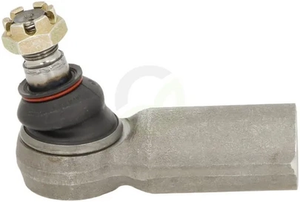

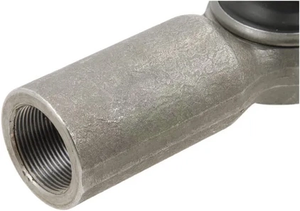

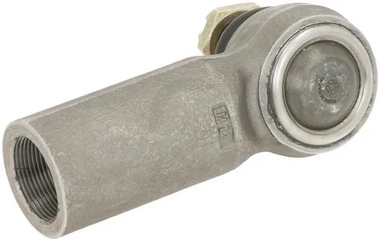

Končnik ZF 0501213543 je krogelni zglob oziroma končnik za krmiljenje traktorja. Ima skupno in delovno dolžino 105 mm, metrični navoj 1,5 na strani palice in na strani kolesa, dolžina navoja na končni strani pa je 23 mm. Glava je široka 53 mm, končni stožec meri 20 mm, priključek pa ima premer med 20 in 21,5 mm. Primeren je za uporabo v sistemih osovin in krmiljenja, kjer je pomembna natančna povezava.
Prikaži vse →
Tehnične specifikacije

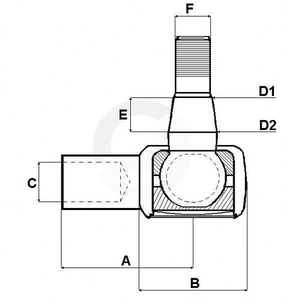

- A - Delovna dolžina (mm)
- 105 mm
- B - Širina glave (mm)
- 53 mm
- C - Korak navoja - stran palice (mm)
- 1.5 mm
- C - Premer navoja - stran palice
- M30
- C - vrsta navoja - stran palice
- Metrični
- D1 - min. Premer priključka (mm)
- 20 mm
- D2 - maks. premer priključka (mm)
- 21.5 mm
- Dolžina navoja - končna stran (kolo) (mm)
- 23 mm
- E - Dolžina končnega stožca (mm)
- 20 mm
- F - Korak navoja - končna stran (kolo) (mm)
- 1.5 mm
- F - Premer navoja - končna stran (kolo)
- M18
- F - Tip navoja - končna stran (kolo)
- Metrični
- Skupna dolžina (mm)
- 105 mm
