Voss
Kotna votla spojka - Voss RSWS12SM18WD
Šifra SKU: 30796 MPN: RSWS12SM18WD
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina, Sintetični elastomer
Opis izdelka
Kotni hidravlični priključek oziroma 90° koleno z votlim vijakom je namenjen povezovanju cevnih vodov v hidravličnih sistemih. Na eni strani ima metrični navoj z dolžino navoja 12 mm, na drugi strani pa priključek za rezalni obroč za cev premera 12 mm. Spojka je izvedena za tlak do 400 bar, tesnjenje pa je kombinacija kovine in sintetičnega elastomera. Primerna je tam, kjer je potreben zanesljiv kotni prehod cevi v omejenem prostoru.
Prikaži vse →

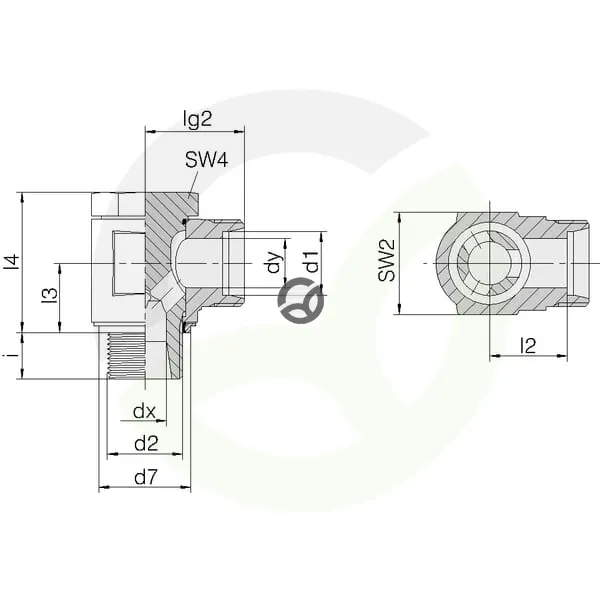

Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina, Sintetični elastomer
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 23.9 mm
- Povezava 2 - dolžina (mm)
- 37 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - razdalja od sredine do konca (mm)
- 18.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 27 mm
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 24 mm
- Serija
- LL L S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
