Voss
Kotna votla spojka - Voss RSWS12SR38
Šifra SKU: 30525 MPN: RSWS12SR38
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka

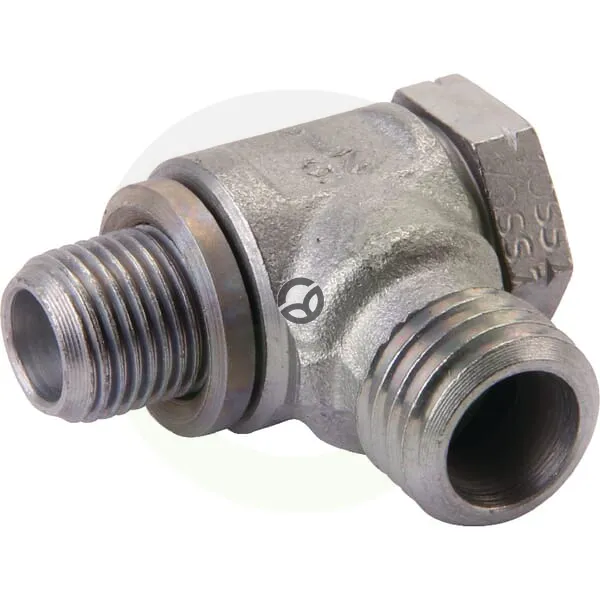

Kotni votla spojka je 90° hidravlični priključek za povezavo cevi v sistemih z visokim tlakom. Ima votli vijak na eni strani in priključek z rezalnim obročem na drugi, z metričnim navojem M12 x 1,5. Namenjena je cevi premera 12 mm, notranji premer je 8 mm, maks. delovni tlak pa 400 bar. Primerna je tam, kjer je potrebna kompaktna kotna povezava.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - navoji na colo
- 19
- Povezava 1 - razdalja od sredine do konca (mm)
- 35 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 22 mm
- Povezava 2 - dolžina (mm)
- 32.5 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M20
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 2 - velikost ključa (mm)
- 24 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
