Voss
Kotna votla spojka - Voss RSWS16SR12
Šifra SKU: 30812 MPN: RSWS16SR12
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
Opis izdelka

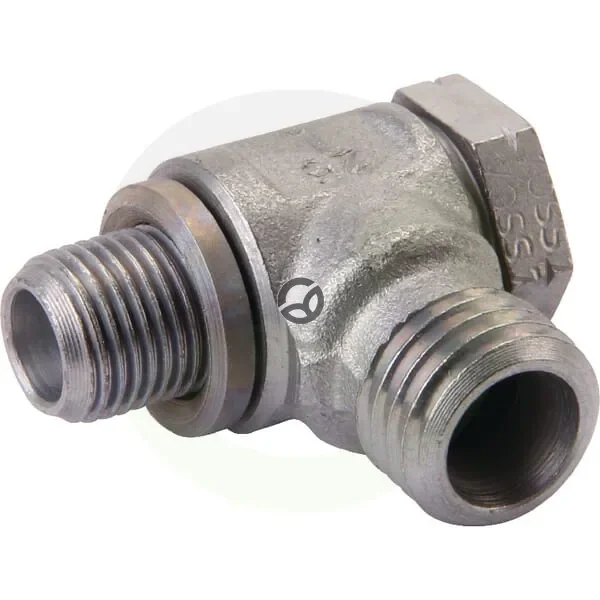

Kotni votla spojka je 90° hidravlični priključek za povezavo cevi premera 16 mm z votlim vijakom in priključkom z metričnim navojem ter zareznim oziroma rezalnim obročem. Namenjena je za hidravlične sisteme z delovnim tlakom do 400 bar. Na priključkih ima velikosti ključa 27 mm in 30 mm, kovinsko tesnilo pa dopolnjuje izvedbo za zanesljivo in kompaktno povezavo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 11 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - navoji na colo
- 14
- Povezava 1 - razdalja od sredine do konca (mm)
- 41 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 26 mm
- Povezava 2 - dolžina (mm)
- 43 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 16 mm
- Povezava 2 - premer navoja
- M24
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 16 mm
- S1 - Povezava 2 - velikost ključa (mm)
- 30 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 27 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
