Voss
Kotna votla spojka - Voss RSWS20SM27WD
Šifra SKU: 30470 MPN: RSWS20SM27WD
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Material tesnila
- Kovina, Sintetični elastomer
Opis izdelka

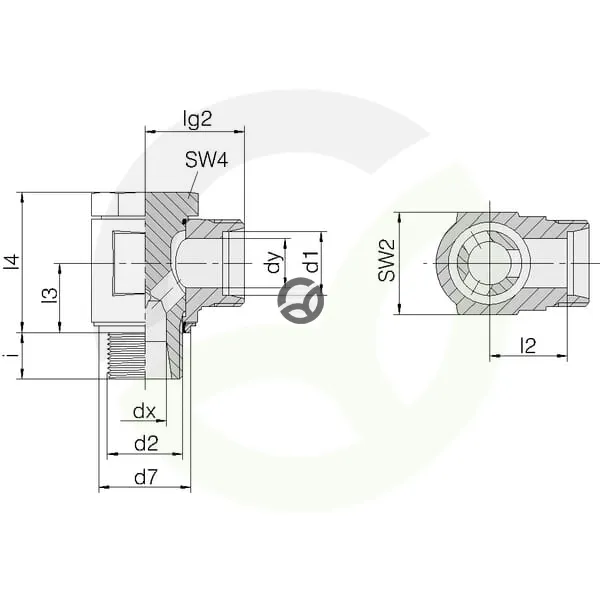

Kotni votla spojka je hidravlično koleno 90° za povezavo cevi v sistemih z metrskim navojem. Na eni strani ima votli vijak, na drugi priključek z rezalnim obročem za cev premera 20 mm. Izvedba serije LL L S ima kovinsko in sintetično elastomerno tesnjenje ter je namenjena za delo pri tlaku do 315 bar. Takšna kotna spojka omogoča kompaktno vodenje hidravličnih vodov tam, kjer je potreben prehod pod kotom.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Material tesnila
- Kovina, Sintetični elastomer
- Notranji premer (mm)
- 15 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - razdalja od sredine do konca (mm)
- 36.5 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 32.9 mm
- Povezava 2 - dolžina (mm)
- 48 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 20 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Premer cevi (mm)
- 20 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- LL L S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
