Voss
Kotna votla spojka - Voss RSWS20SR34WD
Šifra SKU: 30516 MPN: RSWS20SR34WD
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka

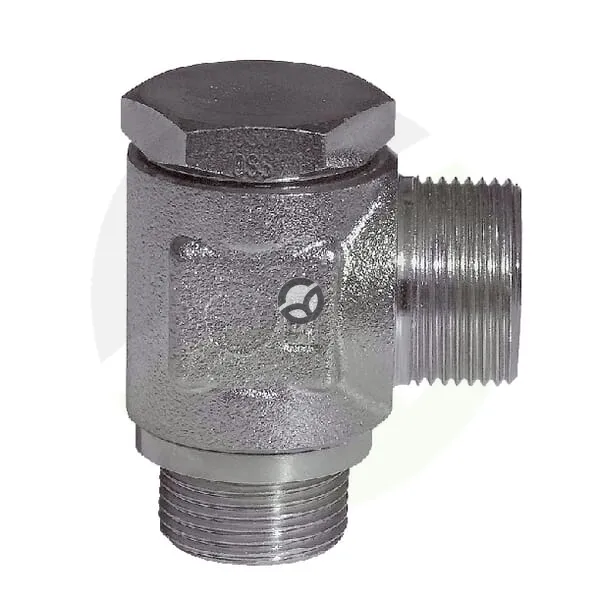

Kotni votla spojka je 90° hidravlični priključek za cev 20 mm, primeren za povezavo cevnih vodov tam, kjer je potrebna sprememba smeri. Na eni strani ima priključek z rezalnim obročem, na drugi moški votli priključek, zato je primerna za kompaktne in varne cevne povezave v hidravličnih sistemih. Izdelana je v seriji S, z NBR tesnilom in največjim delovnim tlakom 315 bar. Za montažo sta predvidena ključa 32 in 36 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 15 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 20 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 47.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 32.9 mm
- Povezava 2 - dolžina (mm)
- 48 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Premer cevi (mm)
- 20 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
