Voss
Kotna votla spojka - Voss RSWS22LR34WD
Šifra SKU: 30483 MPN: RSWS22LR34WD
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka

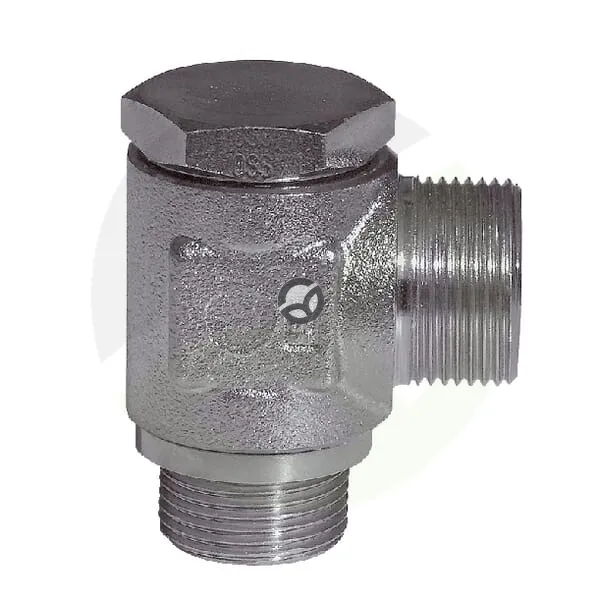

Kotni votla spojka Voss je hidravlična 90° spojka za povezavo cevi premera 22 mm. Na eni strani ima priključek z rezalnim obročem in navojem 22 x 2 mm, na drugi pa votel moški priključek. Spada v serijo L, tesnilo je iz NBR, maks. delovni tlak pa znaša 250 bar. Primerna je za vgradnjo tam, kjer je potreben prehod pod kotom in čim bolj kompaktna napeljava.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 16 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 15 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - razdalja od sredine do konca (mm)
- 43 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 32.9 mm
- Povezava 2 - dolžina (mm)
- 48 mm
- Povezava 2 - navoji na colo
- 14
- Povezava 2 - premer (cola)
- 3/4 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 24 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Premer cevi (mm)
- 22 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
