Voss
Kotna votla spojka - Voss RSWS25SR1WD
Šifra SKU: 30708 MPN: RSWS25SR1WD
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 18 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka

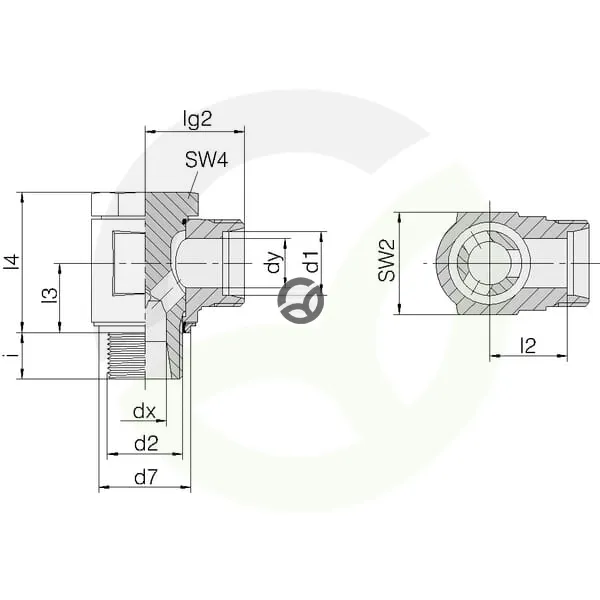

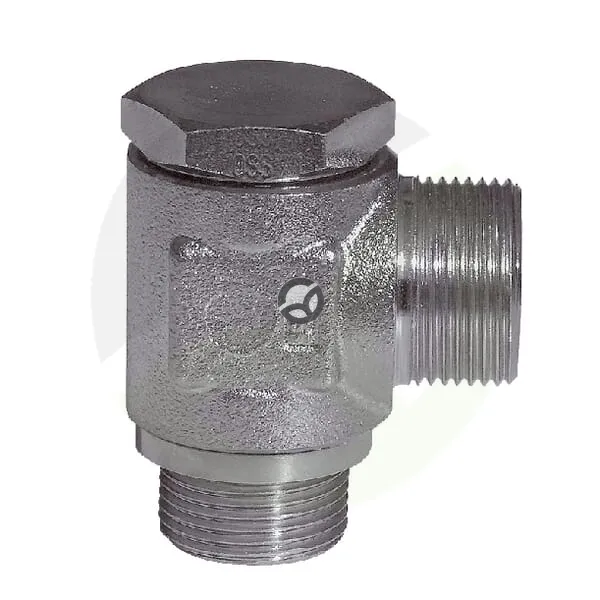

Kotni votla spojka Voss je 90° hidravlično koleno za povezavo cevi s premerom 25 mm. Priključek 1 je izveden z rezalnim obročem, priključek 2 pa kot votli moški priključek, zato je spojka primerna za ureditev cevnih vodov v pravem kotu. Serija S ima tesnilo iz NBR in največji delovni tlak 250 bar. Za natančnejšo montažo so navedene tudi mere priključkov, vključno s ključema 41 in 46.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 18 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 19 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer (mm)
- 25 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - razdalja od sredine do konca (mm)
- 55 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 39.9 mm
- Povezava 2 - dolžina (mm)
- 59 mm
- Povezava 2 - navoji na colo
- 11
- Povezava 2 - premer (cola)
- 1 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 30.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Povezava 2 - velikost ključa (mm)
- 46 mm
- Premer cevi (mm)
- 25 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 41 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
