Voss
Kotna votla spojka - Voss RSWS28LR1
Šifra SKU: 30758 MPN: RSWS28LR1
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
Opis izdelka

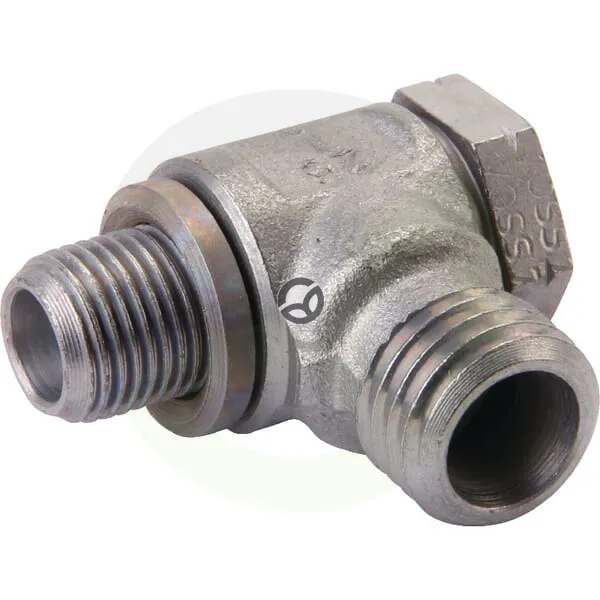

Kotna votla spojka Voss je hidravlični 90° priključek za izvedbo z rezalnim obročem in votlim vijakom. Spada v serijo L, ima metrični navoj, cevni priključek 28 mm ter kovinsko tesnilo. Namenjena je zanesljivemu povezovanju hidravličnih cevi tam, kjer je potreben prehod pod kotom. Maksimalni delovni tlak je 250 bar, šestrobne mere pa znašajo 41 mm in 46 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 18 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 30.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Kovina
- Notranji premer (mm)
- 19 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - navoji na colo
- 11
- Povezava 1 - razdalja od sredine do konca (mm)
- 48 mm
- Povezava 1 - tip
- Votli vijak
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 39 mm
- Povezava 2 - dolžina (mm)
- 59 mm
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer (mm)
- 28 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 28 mm
- S1 - Povezava 2 - velikost ključa (mm)
- 46 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 41 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
