Voss

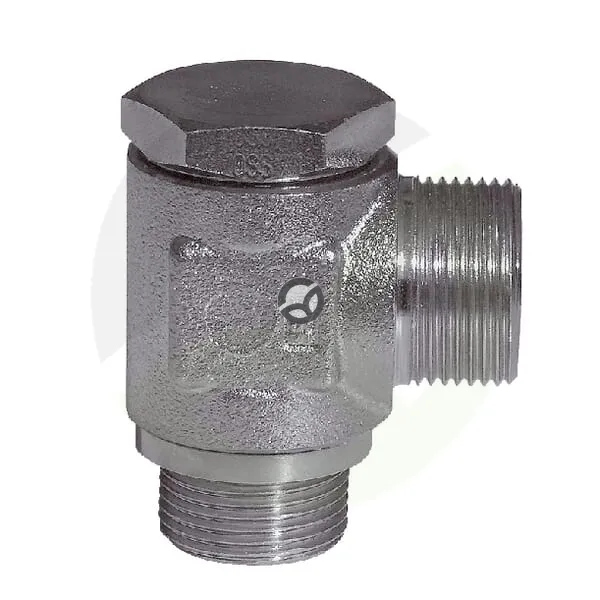

Kotna votla spojka - Voss RSWS6SR14WD
Šifra SKU: 30629 MPN: RSWS6SR14WD
Specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 10 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
Opis izdelka
Kotni hidravlični priključek oziroma votla spojka 90° z rezalnim obročem za cev premera 6 mm. Priključek 1 je moški z navoji koraka 1,5 mm, priključek 2 pa moški votli priključek. Spojka serije S ima tesnilo iz NBR in je primerna za delovni tlak do 500 bar. Zaradi kolenske oblike omogoča priklop in vodenje hidravlične cevi pod pravim kotom, kar olajša montažo v omejenem prostoru.
Prikaži vse →

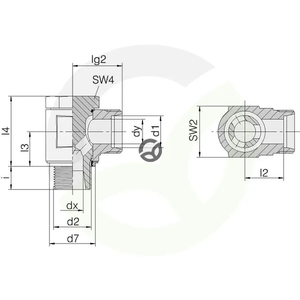

Tehnične specifikacije
- A - Povezava 2 - Tip
- Votlo
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 10 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 6 mm
- Povezava 1 - premer navoja
- M14
- Povezava 1 - razdalja od sredine do konca (mm)
- 30.5 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- BSP
- Povezava 1 - velikost hex (mm)
- 18.9 mm
- Povezava 2 - dolžina (mm)
- 27 mm
- Povezava 2 - navoji na colo
- 19
- Povezava 2 - premer (cola)
- 1/4 Inch
- Povezava 2 - razdalja od sredine do konca (mm)
- 13.5 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- BSP
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Premer cevi (mm)
- 6 mm
- S3 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
