Walterscheid

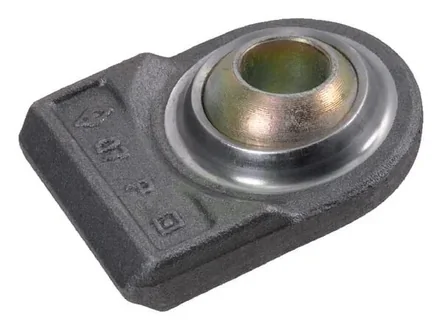

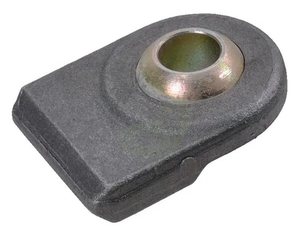

Kotni krogelni privarilen konec kat. 1 22.1 - Walterscheid 307547
Šifra SKU: 52077 MPN: 307547
Specifikacije
- A - Dolžina luknje (mm)
- 35 mm
- B - Debelina (mm)
- 18 mm
- D - Premer odprtine (mm)
- 22.1 mm
- H - Širina (dolžina) priključka (mm)
- 70 mm
- L - Razdalja od sredine luknje do priključne točke (mm)
- 60 mm
Opis izdelka
Kotni krogelni privarilni konec Walterscheid je namenjen za izdelavo ali popravilo spodnje povezave na traktorju. Izvedba za kategorijo 1 ima odprtino premera 22,1 mm, širino priključka 70 mm, debelino 18 mm ter mere A 35 mm, L 60 mm in R 35 mm. Uporablja se kot privarjen priklopni element pri krogelnem priklopu in omogoča natančno vgradnjo v ustrezno nosilno konstrukcijo.
Prikaži vse →
Tehnične specifikacije
- A - Dolžina luknje (mm)
- 35 mm
- B - Debelina (mm)
- 18 mm
- D - Premer odprtine (mm)
- 22.1 mm
- H - Širina (dolžina) priključka (mm)
- 70 mm
- L - Razdalja od sredine luknje do priključne točke (mm)
- 60 mm
- R - Polmer od sredine luknje do konca (mm)
- 35 mm
Reference:
- Spletna referenca
- 307547
