Kotni vijačni priključek - Voss WES10S38NPT
Šifra SKU: 37372 MPN: WES10S38NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

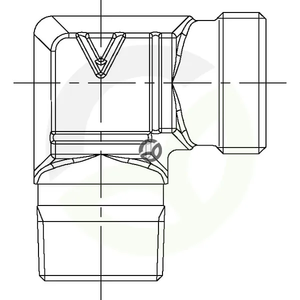

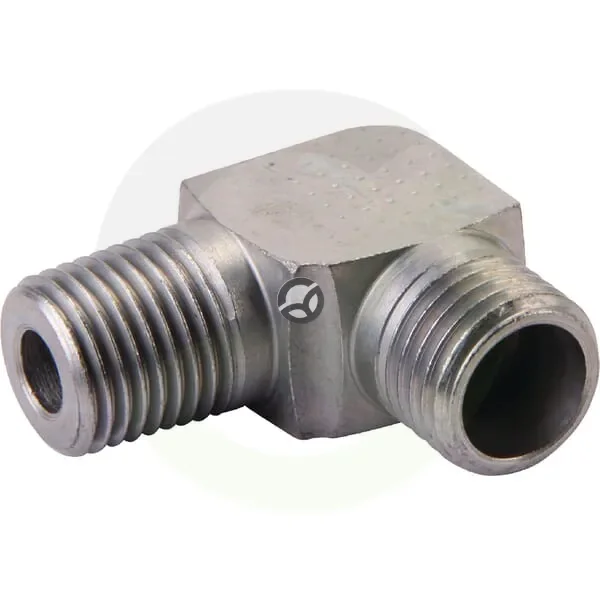

Kotni vijačni priključek Voss je 90° hidravlični priključek za cev premera 10 mm. Ima ženski metrični navoj M10 x 1,5, velikost ključa 19 mm na strani priključka in pocinkano ohišje. Namenjen je vgradnji v hidravlične cevne povezave, kjer 90-stopinjska oblika pomaga pri usmerjanju cevi v omejenem prostoru. Serija S in delovni tlak do 630 bar ga uvrščata med robustne priključke za zahtevnejše hidravlične sisteme.
Prikaži vse →

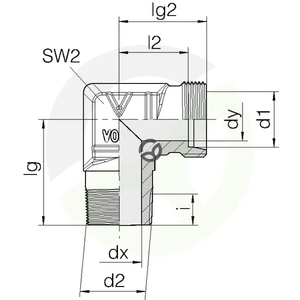

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.2 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 17.5 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - razdalja od sredine do konca (mm)
- 28 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 10 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
Reference:
- Spletna referenca
- WES10S38NPT
