Voss
Kotni vijačni priključek - Voss WES12L14NPT
Šifra SKU: 37347 MPN: WES12L14NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

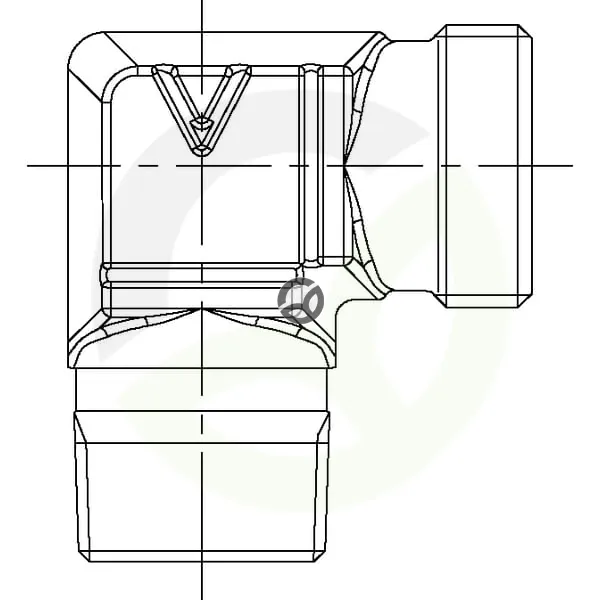

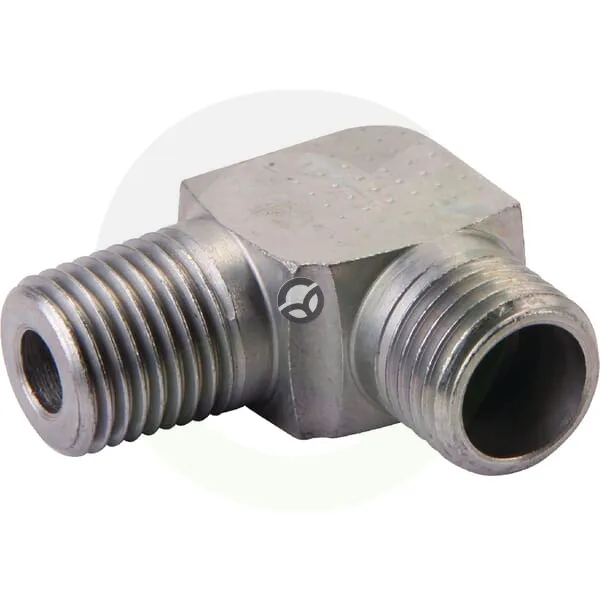

Kotni vijačni priključek Voss je 90° hidravlično koleno iz serije L, namenjeno povezavi 12 mm cevi z metričnim ženskim navojem M12x1,5. Ohišje je pocinkano, priključek pa je primeren za delovni tlak do 315 bar. Zaradi kotne izvedbe omogoča lažje vodenje cevi v omejenem prostoru.
Prikaži vse →

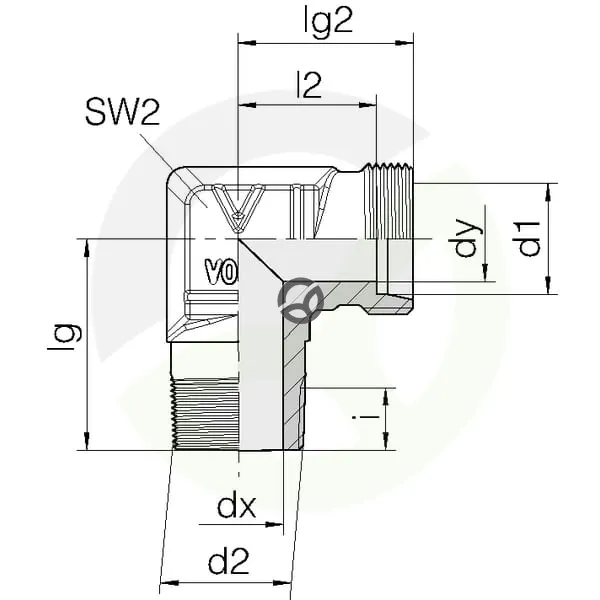

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 7 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 17 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 12 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - razdalja od sredine do konca (mm)
- 28 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 19 mm
