Voss

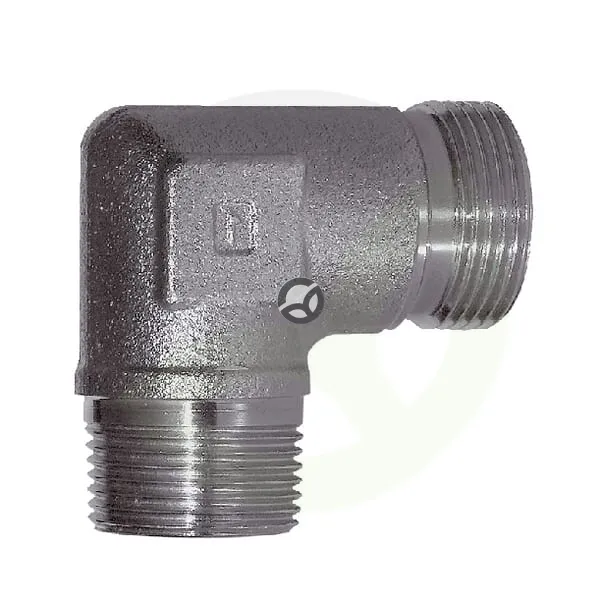

Kotni vijačni priključek - Voss WES12SM18
Šifra SKU: 37343 MPN: WES12SM18

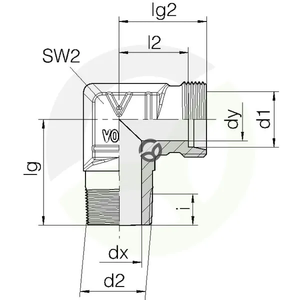

Specifikacije
- d2 - Povezava 1 - premer (mm)
- 12 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
Opis izdelka
Kotni vijačni priključek oziroma hidravlično koleno 90° je namenjen povezovanju cevi v hidravličnih sistemih. Ima dva priključka: ženski metrični navoj M12x1,5 z dolžino navoja 12 mm in moški metrični navoj M12x1,5. Primeren je za cev premera 12 mm in notranjega premera 8 mm. Ohišje je visoko 22 mm, delovni tlak pa je do 630 bar.
Prikaži vse →
Tehnične specifikacije
- d2 - Povezava 1 - premer (mm)
- 12 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 21.5 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 20 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 8 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 24 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 22 mm
