Voss
Kotni vijačni priključek - Voss WES18L12NPT
Šifra SKU: 37314 MPN: WES18L12NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 14 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka

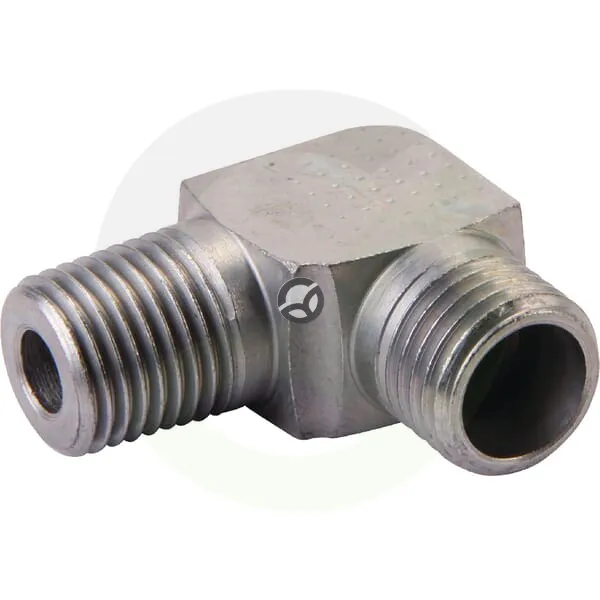

Kotni vijačni priključek je hidravlično 90° koleno za vijačno povezavo cevi in navojnega priključka. Izdelek serije L ima pocinkano ohišje, primeren je za cev premera 18 mm, navoj na drugi strani pa je metrični M18x1,5. Deluje pri maksimalnem tlaku 315 bar, zato je primeren za zahtevnejše hidravlične povezave, kjer je potrebna kompaktna sprememba smeri pretoka.
Prikaži vse →

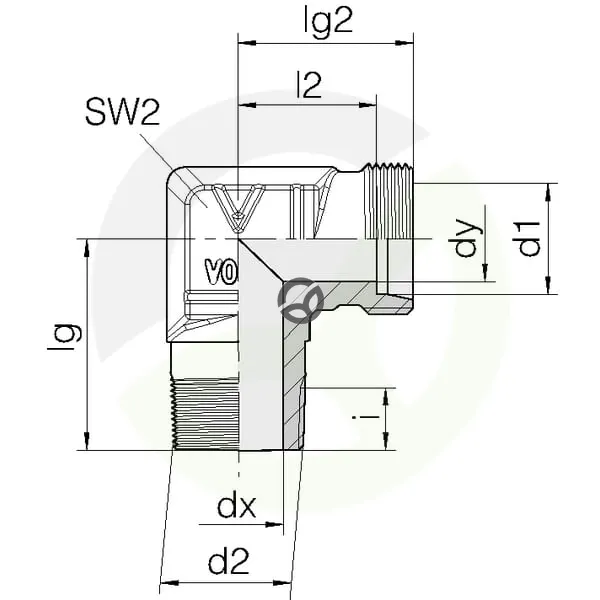

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 19.8 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 14 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 23.5 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 18 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - razdalja od sredine do konca (mm)
- 37 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 18 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 24 mm
