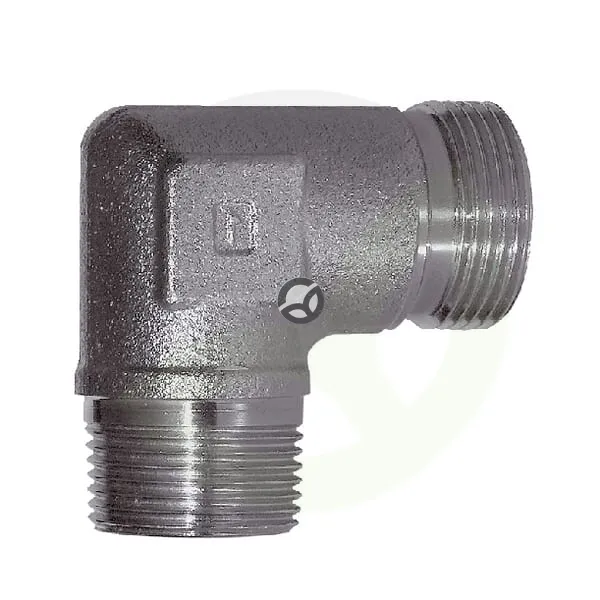

Kotni vijačni priključek - Voss WES18LM22
Šifra SKU: 37249 MPN: WES18LM22
Specifikacije

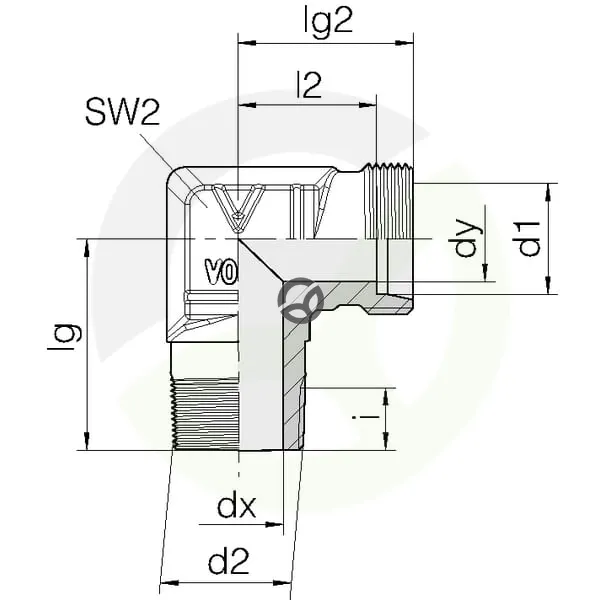

- d2 - Povezava 1 - premer (mm)
- 18 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 23.5 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 26.5 mm
Opis izdelka
Kotni vijačni priključek je 90° hidravlični priključek za povezovanje cevi premera 18 mm. Ima en ženski in en moški metrični navoj s korakom 1,5 mm, zato je primeren za natančno vijačno spajanje v hidravličnih sistemih. Serija L omogoča tlak do 315 bar, ključna velikost pa je 32 mm na eni in 24 mm na drugi povezavi. Uporablja se tam, kjer je potrebna zanesljiva pravokotna povezava cevi.
Prikaži vse →
Tehnične specifikacije
- d2 - Povezava 1 - premer (mm)
- 18 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 14 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 23.5 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 26.5 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 14 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 18 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 32 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 24 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 24 mm
