Voss

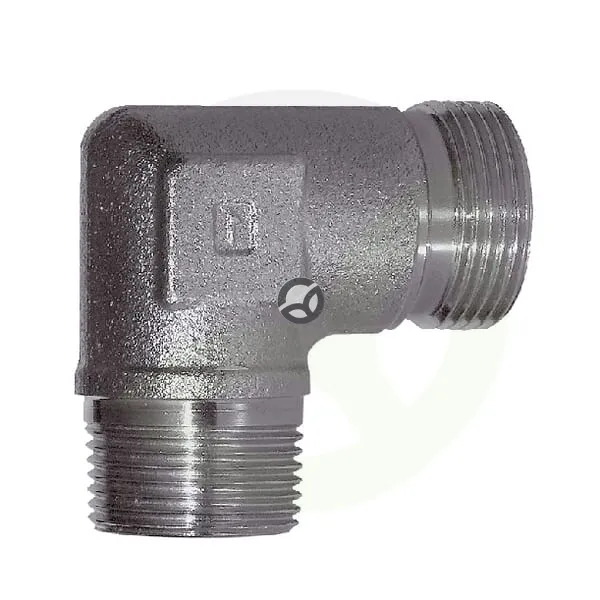

Kotni vijačni priključek - Voss WES6LM10
Šifra SKU: 37267 MPN: WES6LM10

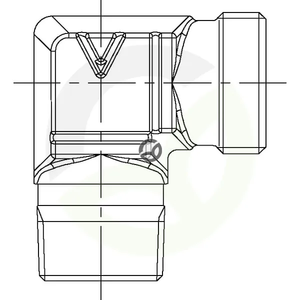

Specifikacije
- d2 - Povezava 1 - premer (mm)
- 6 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
Opis izdelka
Kotni vijačni priključek je 90° hidravlično koleno za povezavo cevi premera 6 mm. Na eni strani ima ženski metrični navoj s korakom 1 mm in dolžino navoja 8 mm, na drugi pa moški metrični navoj s korakom 1,5 mm. Priključek serije L je primeren za vgradnjo v hidravlične napeljave, kjer pomaga pri preusmeritvi linije in povezavi v omejenem prostoru. Maksimalni delovni tlak je 315 bar, za montažo pa sta pomembni tudi velikosti ključa 14 in 12 mm.
Prikaži vse →
Tehnične specifikacije
- d2 - Povezava 1 - premer (mm)
- 6 mm
- ISO standard
- ISO 228
- K - Povezava 1 - dolžina navoja (mm)
- 8 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 12 mm
- L3 - Povezava 1 - razdalja od sredine do konca (mm)
- 15 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1 mm
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M10
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 14 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 12 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 12 mm
