Voss

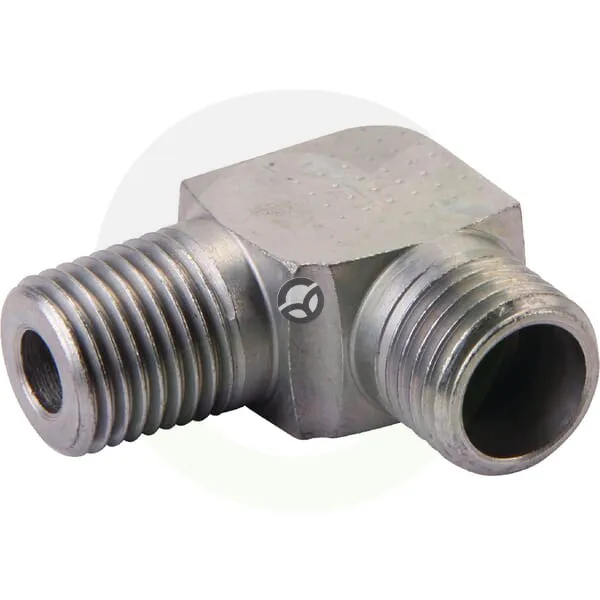

Kotni vijačni priključek - Voss WES6S14NPT
Šifra SKU: 37307 MPN: WES6S14NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kotni vijačni priključek 90° oziroma hidravlično koleno je namenjen povezovanju cevi pri zareznem obroču in prehodu v navojni priključek. Primeren je za cev premera 6 mm in ima notranji premer 4 mm ter ženski metrični navoj M6x1,5. Ohišje je pocinkano, serija S, maksimalni delovni tlak pa znaša 630 bar.
Prikaži vse →

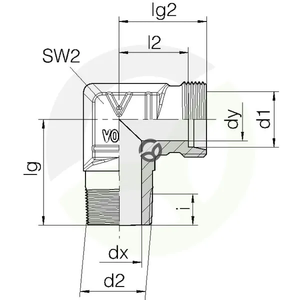

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Notranji premer (mm)
- 4 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 16 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 6 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 14 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 6 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 17 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 14 mm
Reference:
- Spletna referenca
- WES6S14NPT
