Voss

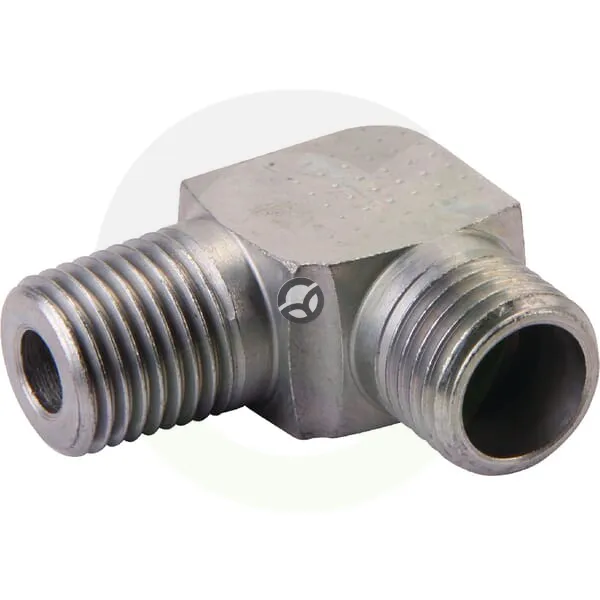

Kotni vijačni priključek - Voss WES8L14NPT
Šifra SKU: 37216 MPN: WES8L14NPT
Specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Koleno - 2 priključka
Opis izdelka
Kotni vijačni priključek oziroma 90° koleno za hidravliko je namenjen povezovanju cevi in navojnih elementov v kompaktni izvedbi. Serija L ima priključek za cev premera 8 mm, notranji premer 6 mm ter pocinkano ohišje. Drugi priključek je ženski metrični navoj z razdaljo 1,5 mm, velikostjo ključa 14 mm in delovnim tlakom do 315 bar, zato je primeren za zahtevnejše hidravlične povezave.
Prikaži vse →

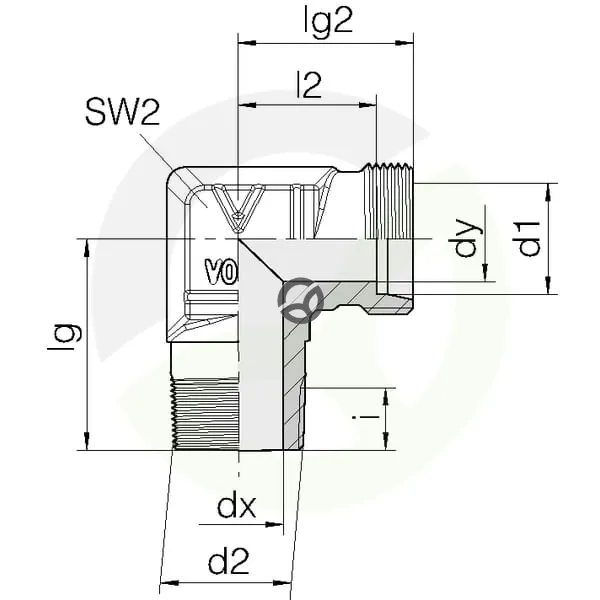

Tehnične specifikacije
- ISO standard
- ISO 228
- L1 - Povezava 1 - dolžina navoja (mm)
- 15.1 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Koleno - 2 priključka
- Povezava 1 - razdalja od sredine do konca (mm)
- 14 mm
- Povezava 1 - tip navoja
- NPT
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - premer navoja
- M14
- Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 14 mm
- Površinska obdelava ohišja
- Pocinkano
- Premer cevi (mm)
- 8 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 17 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 228, DIN 2401, DIN 3852
- Višina ohišja (mm)
- 14 mm
Reference:
- Spletna referenca
- WES8L14NPT
