Voss
L spojka L 12L-M16 - Voss LEV12LMK16
Šifra SKU: 24850 MPN: LEV12LMK16
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
Opis izdelka

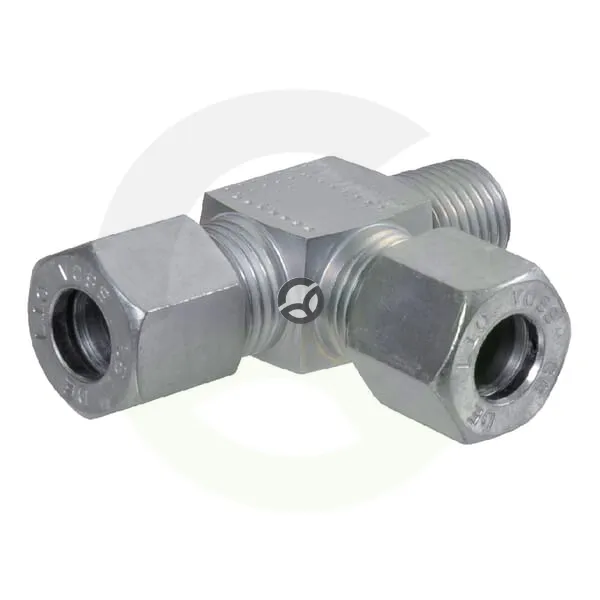

Hidravlična spojka serije L je 3-priključni T-komad z rezalnim obročem in metričnim navojem. Namenjena je povezavi cevi premera 12 mm, pri čemer ima en moški navoj M16x1,5 in dva priključka za rezalni obroč. Z največjim delovnim tlakom 315 bar je primerna za hidravlične napeljave, kjer je pomembna kompaktna povezava cevi in navojnega priključka.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 20 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 315 BAR
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 12 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M16
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - premer (mm)
- 12 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Ženski
- Premer cevi (mm)
- 12 mm
- S1 - Višina telesa (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Standard DIN
- DIN 2401
