Metrična privarljiva prirobnica SA - Oleo Tecnica GFW608SM20M
Šifra SKU: 21811 MPN: GFW608SM20M

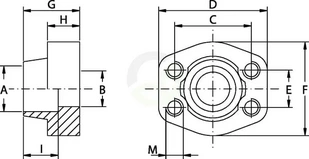

Specifikacije
- A - Notranji premer 2 (mm)
- 20.3 mm
- B - Notranji premer (mm)
- 13 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 40.49 mm
- D - Skupna dolžina (mm)
- 57 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 18.24 mm
Opis izdelka

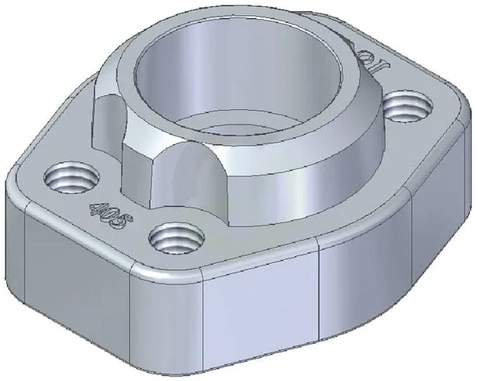

Metrična privarljiva prirobnica SA je jeklena hidravlična prirobnica za varjeno vgradnjo v cevne in druge tlačne povezave. Ima notranji premer 20,3 mm, priključne luknje premera 9 mm ter razmike lukenj 40,49 mm in 18,24 mm. Primerna je za sisteme z delovnim tlakom do 414 bar, zato je uporabna pri zahtevnejših hidravličnih spojih, kjer sta pomembni trdna izvedba in zanesljiva pritrditev.
Prikaži vse →
Tehnične specifikacije
- A - Notranji premer 2 (mm)
- 20.3 mm
- B - Notranji premer (mm)
- 13 mm
- C - Razdalja lukenj za pritrditev na prirobnico (mm)
- 40.49 mm
- D - Skupna dolžina (mm)
- 57 mm
- E - Oddaljenost lukenj za pritrditev na prirobnico 2 (mm)
- 18.24 mm
- F - Skupna širina (mm)
- 46 mm
- G - Višina (mm)
- 36 mm
- H - Debelina (mm)
- 16 mm
- I - Debelina 2 (mm)
- 19 mm
- Maks. delovni pritisk (bar)
- 414 BAR
- Material
- Jeklo
- Premer priključnih lukenj (mm)
- 9 mm
Reference:
- Spletna referenca
- GFW608SM20M
