Voss

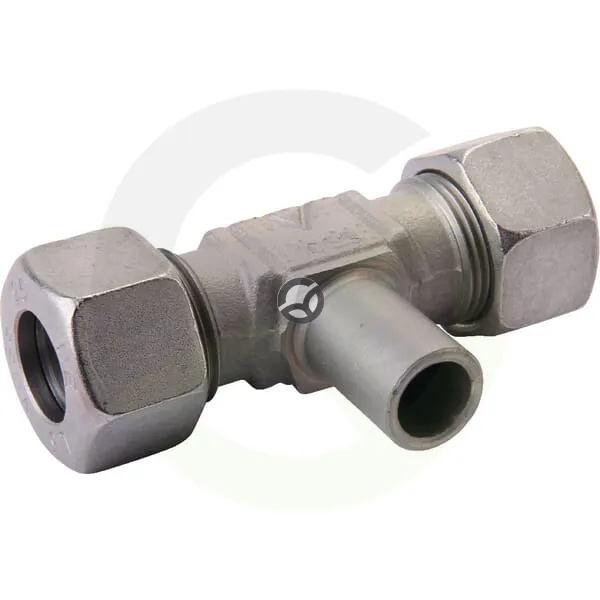

Nastavljiv moški čep 10L - Voss ETV10L
Šifra SKU: 19711 MPN: ETV10L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- T komad - 3 priključki
Opis izdelka
Nastavljiv moški čep 10L je hidravlični T-priključek oziroma spojka v T-obliki s tremi priključki za cev premera 10 mm. Izvedba serije L ima metrični navoj M10, rezalni obroč in največji delovni tlak 500 bar. Telo je visoko 14 mm, za montažo pa je potreben ključ 19 mm. Primeren je za kompaktne visokotlačne hidravlične povezave.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 15 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 30 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (mm)
- 10 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - premer (mm)
- 10 mm
- Povezava 3 - tip
- Ravna cev
- Povezava 3 - tip moški/ženska
- Moški
- Premer cevi (mm)
- 10 mm
- S1 - Višina telesa (mm)
- 14 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- L
- Standard DIN
- DIN 2353, DIN 2401
