Voss
Nastavljiv moški čep 12L - Voss ELSD12L
Šifra SKU: 19350 MPN: ELSD12L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm

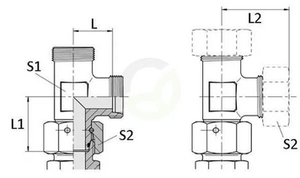

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
Opis izdelka
Nastavljiv hidravlični T-priključek 12L je spojka s tremi priključki za hidravlične cevi premera 12 mm. Ima dva moška metrična navoja s korakom 1,5 mm in en priključek z vrtljivo žensko matico, kar olajša sestavo napeljave. Tesnilni obroč iz NBR pomaga pri zanesljivem tesnjenju, priključek pa je primeren za delovni tlak do 400 bar. Za privijanje je potreben ključ 22 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 29.5 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 10.44 mm
- Notranji premer tesnilnega obroča (mm)
- 10 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M18
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M18
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 3 - dolžina (mm)
- 42 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M18
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 12 mm
- S1 - Višina telesa (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 22 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 22 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
