Voss
Nastavljiv moški čep 14S - Voss ETSD14S
Šifra SKU: 19771 MPN: ETSD14S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 60 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 22 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
Opis izdelka

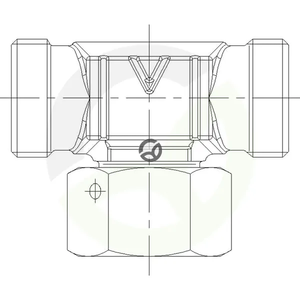

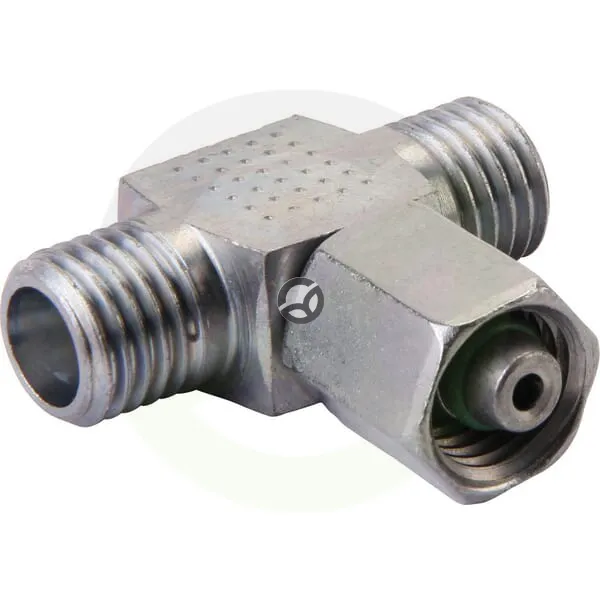

Nastavljiv moški čep Voss 14S je hidravlični priključek v obliki T-komada s tremi priključki za vijačne spojke z zareznim obročem. Namenjen je povezovanju cevovodov s premerom 14 mm, ima metrični navoj in vrtljivo matico na tretjem priključku. Tesnilo iz nitrilne gume NBR pomaga pri tesnjenju, izdelek pa je primeren za delovni tlak do 630 bar v hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 60 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 22 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 35 mm
- Maks. delovni pritisk (bar)
- 630 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 10.77 mm
- Notranji premer tesnilnega obroča (mm)
- 12 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Povezava 3 - dolžina (mm)
- 54 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M22
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 14 mm
- S1 - Višina telesa (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 27 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
