Voss
Nastavljiv moški čep 15L - Voss ETSD15L
Šifra SKU: 19727 MPN: ETSD15L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 56 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 21 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 36 mm
Opis izdelka

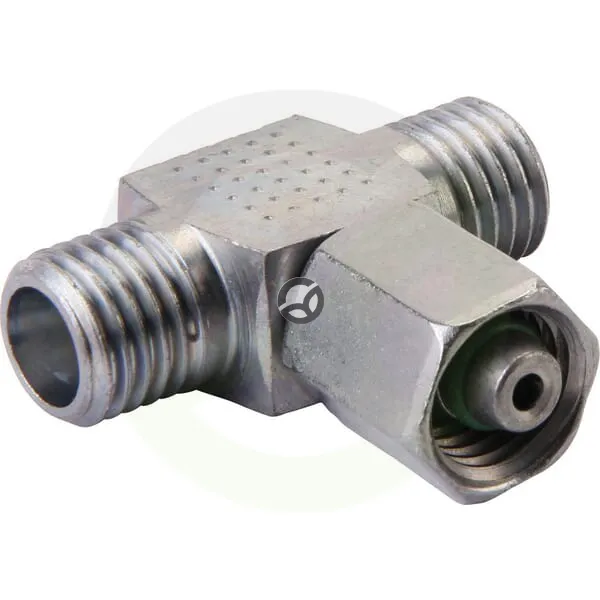

Nastavljiv moški čep 15L je hidravlični T-priključek s tremi priključki za cevi premera 15 mm. Izvedba serije L ima metrični navoj 1,5 mm, dve moški povezavi in tretjo žensko povezavo z vrtljivo matico, kar olajša sestavljanje v hidravličnih vodih. Tesnilni obroč iz NBR pomaga pri zanesljivem tesnjenju, največji delovni tlak pa je 400 bar.
Prikaži vse →

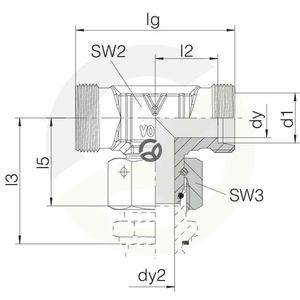

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 56 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 21 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 36 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 32.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 10 mm
- Notranji premer tesnilnega obroča (mm)
- 13 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M22
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M22
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 19 mm
- Povezava 3 - dolžina (mm)
- 46 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M22
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 15 mm
- S1 - Višina telesa (mm)
- 19 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 27 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
