Voss

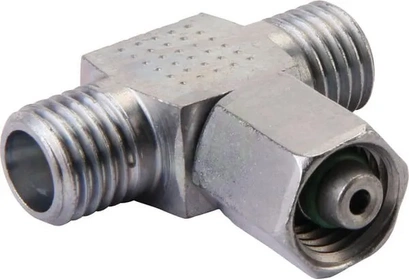

Nastavljiv moški čep 18L - Voss ETSD18L
Šifra SKU: 19755 MPN: ETSD18L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 62 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 23.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
Opis izdelka
Nastavljiv hidravlični T-priključek 18L je T-komad s tremi priključki za hidravlične cevne povezave. Ima metrični navoj, cevni priključek za cev premera 18 mm, dva moška navoja in eno vrtljivo matico. Tesnilni obroč je iz NBR, maksimalni delovni tlak pa znaša 400 bar. Zaradi kompaktne izvedbe in navojne povezave je primeren za zanesljivo sestavo hidravličnih vodov.
Prikaži vse →

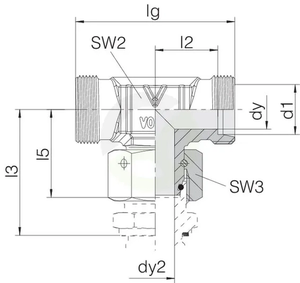

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 62 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 23.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 40 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 35.5 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 13 mm
- Notranji premer tesnilnega obroča (mm)
- 16 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M26
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M26
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 24 mm
- Povezava 3 - dolžina (mm)
- 50 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M26
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 18 mm
- S1 - Višina telesa (mm)
- 24 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 32 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
