Voss
Nastavljiv moški čep 20S - Voss ETSD20S
Šifra SKU: 19697 MPN: ETSD20S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 74 mm

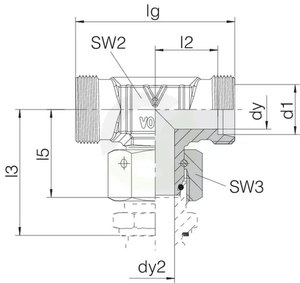

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 26.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 48 mm
Opis izdelka
Nastavljiv moški čep 20S je hidravlični T-komad oziroma spojka s tremi priključki za razvod hidravličnih cevi. Ima dva moška metrična navoja in en priključek z vrtljivo matico, zato omogoča zanesljivo povezavo v ceveh premera 20 mm. Tesnilo iz NBR in serija S sta namenjena delu pri tlakih do 420 bar. Zaradi kompaktne izvedbe je primeren za natančno hidravlično sestavljanje.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 74 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 26.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 48 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 44.5 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 14 mm
- Notranji premer tesnilnega obroča (mm)
- 17.3 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M30
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M30
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 27 mm
- Povezava 3 - dolžina (mm)
- 65 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M30
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 20 mm
- S1 - Višina telesa (mm)
- 27 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
