Voss
Nastavljiv moški čep 22L - Voss ETVD22L
Šifra SKU: 19595 MPN: ETVD22L
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 27.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 38.5 mm
Opis izdelka

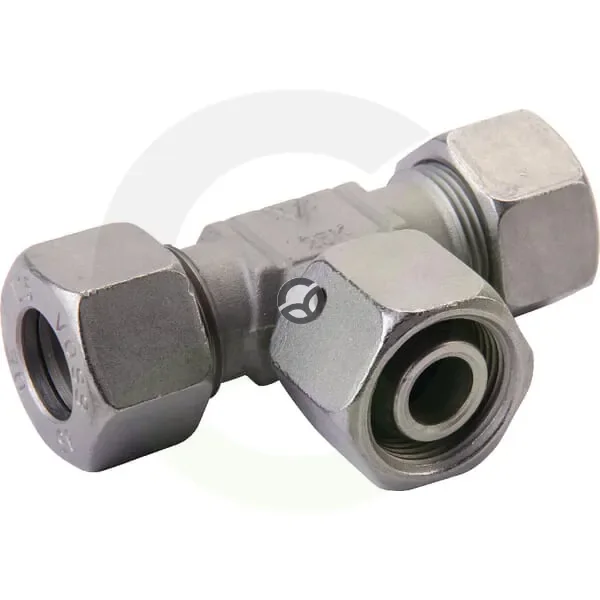

Nastavljiv moški čep 22L je hidravlični T-priključek oziroma spojka z rezalnim obročem za cevi premera 22 mm. Izvedba serije 22L ima tri priključke, kombinacijo moškega in ženskega priklopa ter tesnilo iz NBR. Uporablja se za povezovanje hidravličnih cevnih vodov v sistemih z delovnim tlakom do 250 bar, velikost ključa 36 mm pa olajša montažo.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 27.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 44 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 38.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer tesnilnega obroča (mm)
- 20 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 22 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 2 - premer (mm)
- 22 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 3 - premer (mm)
- 22 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Moški
- Premer cevi (mm)
- 22 mm
- S1 - Višina telesa (mm)
- 27 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 36 mm
- Serija
- 22L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
