Voss
Nastavljiv moški čep 25S - Voss ETSD25S
Šifra SKU: 19719 MPN: ETSD25S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 84 mm

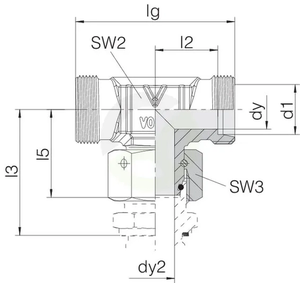

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 30 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 54 mm
Opis izdelka

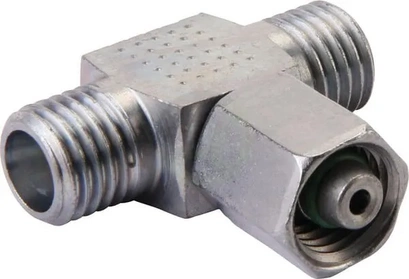

Nastavljiv moški čep Voss 25S je hidravlični T-priključek s tremi priključki za vijačne spoje z zareznim obročem. Ima metrične navoje, moška priključka 1 in 2 ter vrtljivo matico na priključku 3, zato omogoča prilagodljivo montažo v cevnem sistemu. Namenjen je cevem premera 25 mm, tesni z NBR obročem in je primeren za delovni tlak do 420 bar. Gre za izvedbo iz serije S.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 84 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 30 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 54 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 50 mm
- Maks. delovni pritisk (bar)
- 420 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 18 mm
- Notranji premer tesnilnega obroča (mm)
- 22.3 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Povezava 3 - dolžina (mm)
- 73 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M36
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 25 mm
- S1 - Višina telesa (mm)
- 36 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 46 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
