Voss
Nastavljiv moški čep 28L - Voss ETSD28L
Šifra SKU: 19740 MPN: ETSD28L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 76 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 30.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
Opis izdelka

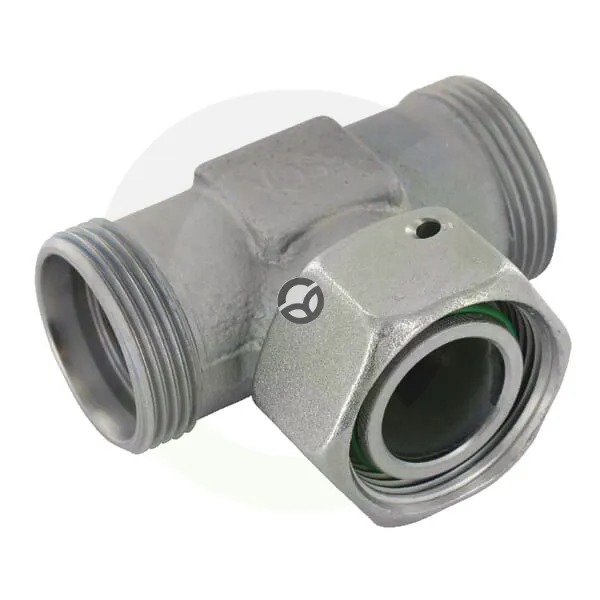

Nastavljiv moški čep 28L je hidravlični navojni priključek v T-obliki s tremi priključki. Ima metrični navoj, serijo L in je namenjen cevi premera 28 mm. Na enem priključku je vrtljiva matica, kar olajša sestavo v hidravličnem sistemu. Tesnilni obroč je iz NBR, največji delovni tlak pa znaša 250 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2 mm
- Dolžina (mm)
- 76 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 30.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 47 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 41.5 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 22 mm
- Notranji premer tesnilnega obroča (mm)
- 26 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M36
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M36
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 36 mm
- Povezava 3 - dolžina (mm)
- 59 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M36
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 28 mm
- S1 - Višina telesa (mm)
- 36 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 41 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
