Voss
Nastavljiv moški čep 30S - Voss ELVD30S
Šifra SKU: 19453 MPN: ELVD30S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 35.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 55 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 62 mm
Opis izdelka

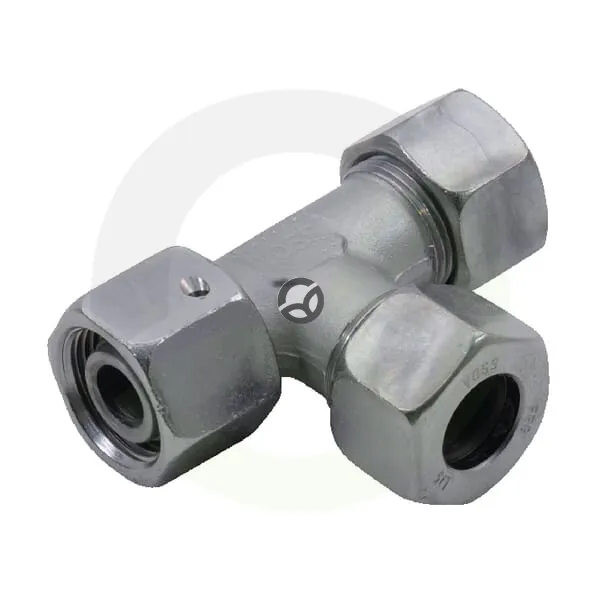

Hidravlični T-kos s spojko z rezalnim obročem je namenjen povezovanju cevi premera 30 mm v hidravličnih sistemih. Ima tri priključke, en ženski in dva moška, tesnjenje pa zagotavlja NBR tesnilni obroč. Izvedba serije S je primerna za delovni tlak do 400 bar, telo pa je visoko 41 mm, zato omogoča kompaktno vgradnjo v cevovod.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 35.5 mm
- L1 - Povezava 2 - razdalja od sredine do konca (mm)
- 55 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 62 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer tesnilnega obroča (mm)
- 27.3 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 30 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 2 - premer (mm)
- 30 mm
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 3 - premer (mm)
- 30 mm
- Povezava 3 - tip
- Rezalni obroč
- Povezava 3 - tip moški/ženska
- Moški
- Premer cevi (mm)
- 30 mm
- S1 - Višina telesa (mm)
- 41 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 50 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
