Voss
Nastavljiv moški čep 30S - Voss ETSD30S
Šifra SKU: 19724 MPN: ETSD30S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 98 mm

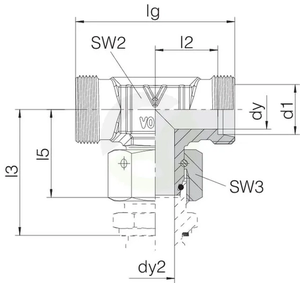

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 35.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 62 mm
Opis izdelka

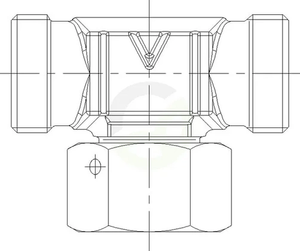

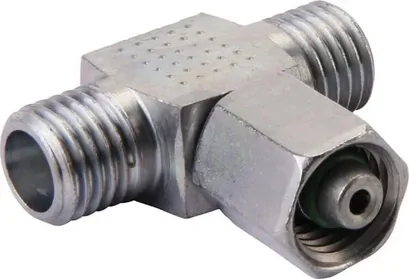

Nastavljiv moški čep 30S je hidravlični navojni priključek za vijačne spojke serije S. Izveden je kot T-komad s tremi priključki, pri čemer sta priključka 1 in 2 moška z metričnim navojem in korakom 2 mm, priključek 3 pa je ženski z vrtljivo matico. Primeren je za cev premera 30 mm, tesnjenje pa zagotavlja NBR. Delovni tlak znaša do 400 bar, kar omogoča uporabo v zahtevnejših hidravličnih sistemih.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.4 mm
- Dolžina (mm)
- 98 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 35.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 62 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 55 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 23 mm
- Notranji premer tesnilnega obroča (mm)
- 27.3 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M42
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M42
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 41 mm
- Povezava 3 - dolžina (mm)
- 78.5 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M42
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 30 mm
- S1 - Višina telesa (mm)
- 41 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 50 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
