Voss
Nastavljiv moški čep 35L - Voss ETSD35L
Šifra SKU: 19723 MPN: ETSD35L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- Dolžina (mm)
- 90 mm

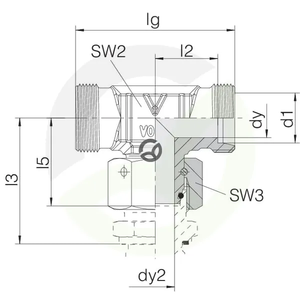

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 34.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 56 mm
Opis izdelka

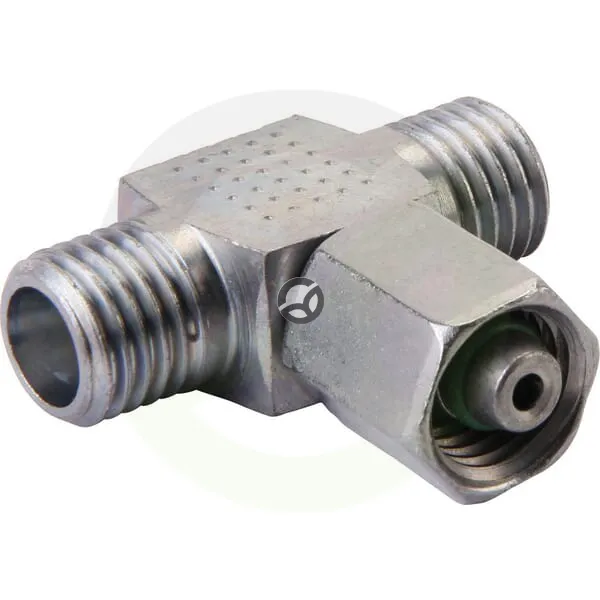

Hidravlični nastavljiv moški čep 35L je T-komad s tremi priključki za vijačne hidravlične spoje serije L. Ima metrični navoj, priključek 1 z moškim navojem in priključek 3 z vrtljivo matico, tesnilo pa je iz NBR. Namenjen je cevi premera 35 mm, delovni tlak pa znaša do 250 bar. Takšna izvedba je primerna za zanesljivo povezovanje hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- Dolžina (mm)
- 90 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 34.5 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 56 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 51 mm
- Maks. delovni pritisk (bar)
- 250 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 28 mm
- Notranji premer tesnilnega obroča (mm)
- 32 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M45
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M45
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 41 mm
- Povezava 3 - dolžina (mm)
- 68.5 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M45
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 35 mm
- S1 - Višina telesa (mm)
- 41 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 50 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
