Voss
Nastavljiv moški čep 38S - Voss ETSD38S
Šifra SKU: 19661 MPN: ETSD38S
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- Dolžina (mm)
- 114 mm

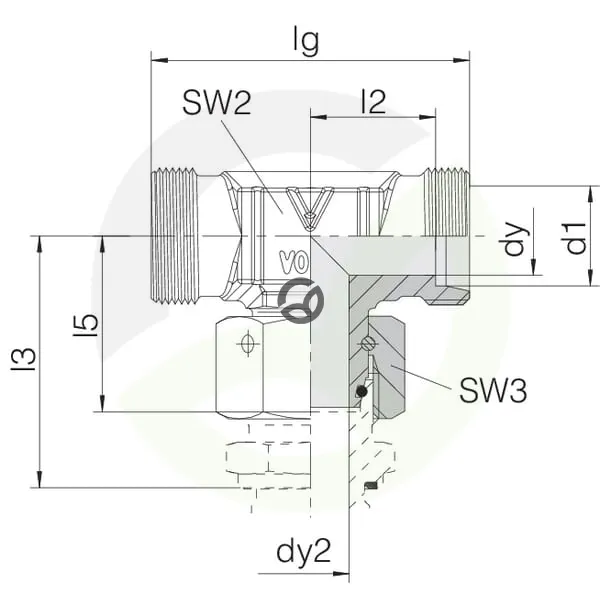

- L - Povezava 3 - razdalja od sredine do konca (mm)
- 41 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 72 mm
Opis izdelka

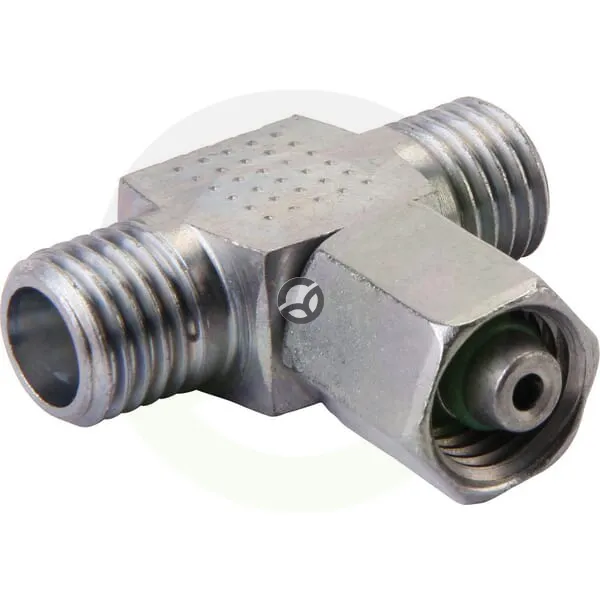

Nastavljiv moški čep 38S je hidravlični T-komad s tremi priključki za cev premera 38 mm. Priključka 1 in 2 imata metrični navoj z moškim priklopom, priključek 3 pa je izveden kot vrtljiva matica z ženskim navojem. Tesnilni obroč iz NBR in serija S sta namenjena uporabi v hidravličnih sistemih, kjer je dovoljen tlak do 400 bar.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 2.5 mm
- Dolžina (mm)
- 114 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 41 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 72 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 63 mm
- Maks. delovni pritisk (bar)
- 400 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 30 mm
- Notranji premer tesnilnega obroča (mm)
- 35 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 2 mm
- Povezava 1 - premer navoja
- M52
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 2 mm
- Povezava 2 - premer navoja
- M52
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 50 mm
- Povezava 3 - dolžina (mm)
- 89 mm
- Povezava 3 - korak navoja (mm)
- 2 mm
- Povezava 3 - premer navoja
- M52
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 38 mm
- S1 - Višina telesa (mm)
- 50 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 60 mm
- Serija
- S
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
