Voss

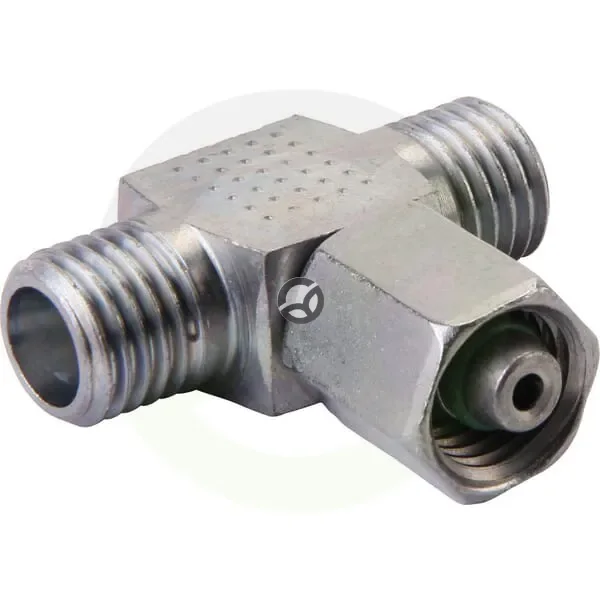

Nastavljiv moški čep 6L - Voss ETSD6L
Šifra SKU: 19744 MPN: ETSD6L
Specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 38 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
Opis izdelka
Hidravlični T-priključek oziroma T-kos Voss s tremi priključki je namenjen povezovanju hidravličnih cevi in cevi premera 6 mm. Izvedba serije L ima metrične navoje, en moški in en priključek z vrtljivo matico, tesnjenje pa je iz NBR gume. Kompakten priključek je primeren za zahtevnejše hidravlične sisteme, saj je njegov največji delovni tlak 500 bar.
Prikaži vse →

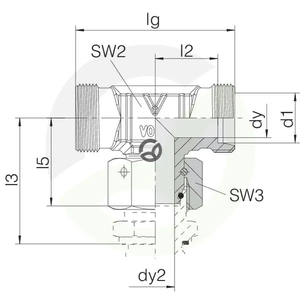

Tehnične specifikacije
- A - Povezava 2 - Tip
- Navoj
- Debelina tesnilnega obroča (mm)
- 1.5 mm
- Dolžina (mm)
- 38 mm
- L - Povezava 3 - razdalja od sredine do konca (mm)
- 12 mm
- L1 - Povezava 1 - razdalja od sredine do konca (mm)
- 27 mm
- L2 - Povezava 2 - razdalja od sredine do konca (mm)
- 26 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Material tesnila
- Nitrilna guma [NBR]
- Notranji premer (mm)
- 2.5 mm
- Notranji premer tesnilnega obroča (mm)
- 4.5 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer navoja
- M12
- Povezava 1 - tip
- Navoj
- Povezava 1 - tip moški/ženski
- Moški
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip moški/ženski
- Moški
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 12 mm
- Povezava 3 - dolžina (mm)
- 34.5 mm
- Povezava 3 - korak navoja (mm)
- 1.5 mm
- Povezava 3 - premer navoja
- M12
- Povezava 3 - tip
- Vrtljiva matica
- Povezava 3 - tip moški/ženska
- Ženski
- Povezava 3 - tip navoja
- Metrični
- Premer cevi (mm)
- 6 mm
- S1 - Višina telesa (mm)
- 12 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 14 mm
- Serija
- L
- Standard DIN
- DIN 3865, DIN 2353, DIN 2401
