Voss
Nastavljiv moški čep 8S - Voss ETV8S
Šifra SKU: 19718 MPN: ETV8S
Specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 48 mm
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 800 BAR
Opis izdelka

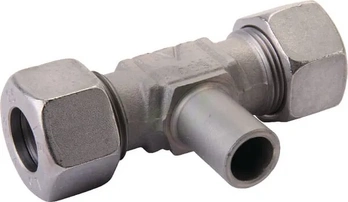

Nastavljiv moški čep 8S je hidravlični T-priključek oziroma vijačna spojka za povezovanje 8 mm cevi in komponent v visokotlačnih sistemih. Ima tri priključke: povezavo z rezalnim obročem, metrični navoj in ravno cev, zato omogoča sestavo različnih hidravličnih vodov. Spada v serijo S, dolžina je 48 mm, delovni tlak pa do 800 bar. Ključni meri za zategovanje sta 19 in 14 mm.
Prikaži vse →
Tehnične specifikacije
- A - Povezava 2 - Tip
- Rezalni obroč
- Dolžina (mm)
- 48 mm
- L - Povezava 2 - razdalja od sredine do konca (mm)
- 17 mm
- L2 - Povezava 1 - razdalja od sredine do konca (mm)
- 32 mm
- Maks. delovni pritisk (bar)
- 800 BAR
- Notranji premer (mm)
- 5 mm
- Oblika
- T komad - 3 priključki
- Povezava 1 - premer (mm)
- 8 mm
- Povezava 1 - tip
- Rezalni obroč
- Povezava 1 - tip moški/ženski
- Ženski
- Povezava 1 - tip navoja
- Metrični
- Povezava 2 - premer (mm)
- 8 mm
- Povezava 2 - tip moški/ženski
- Ženski
- Povezava 2 - tip navoja
- Metrični
- Povezava 2 - velikost ključa (mm)
- 14 mm
- Povezava 3 - premer (mm)
- 8 mm
- Povezava 3 - razdalja od sredine do konca (mm)
- 17 mm
- Povezava 3 - tip
- Ravna cev
- Povezava 3 - tip moški/ženska
- Moški
- Premer cevi (mm)
- 8 mm
- S1 - Višina telesa (mm)
- 14 mm
- S2 - Povezava 1 - velikost ključa (mm)
- 19 mm
- Serija
- S
- Standard DIN
- DIN 2353, DIN 2401
