Voss

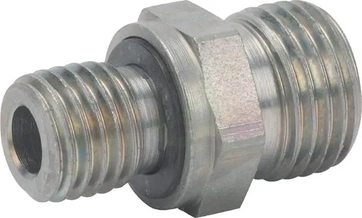

Podpira 10L M12 - Voss GES10LM12WD
Šifra SKU: 21249 MPN: GES10LM12WD
Specifikacije
- Dolžina (mm)
- 30 mm
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
Opis izdelka
Ravna hidravlična spojka z zareznim obročem je namenjena priključitvi cevi premera 10 mm v hidravličnih sistemih. Ima metrični navoj s korakom 1,5 mm, dolžino navoja 12 mm in skupno dolžino 30 mm. Šestkotni prijem meri 19 mm na eni in 17 mm na drugi strani, maks. delovni tlak pa je 500 bar. Takšna izvedba je primerna za kompaktno in zanesljivo povezovanje hidravličnih vodov.
Prikaži vse →
Tehnične specifikacije
- Dolžina (mm)
- 30 mm
- K - Povezava 1 - dolžina navoja (mm)
- 12 mm
- Maks. delovni pritisk (bar)
- 500 BAR
- Notranji premer (mm)
- 6 mm
- Oblika
- Ravna - 2 priključka
- Povezava 1 - korak navoja (mm)
- 1.5 mm
- Povezava 1 - premer (mm)
- 10 mm
- Povezava 1 - premer navoja
- M16
- Povezava 1 - tip navoja
- Metrični
- Povezava 1 - velikost hex (mm)
- 16.9 mm
- Povezava 2 - korak navoja (mm)
- 1.5 mm
- Povezava 2 - premer navoja
- M12
- Povezava 2 - tip navoja
- Metrični
- Premer cevi (mm)
- 10 mm
- S1 - Povezava 1 - velikost ključa (mm)
- 19 mm
- S2 - Povezava 2 - velikost ključa (mm)
- 17 mm
Reference:
- Spletna referenca
- GES10LM12WD
